Paso 2: Circuito construir

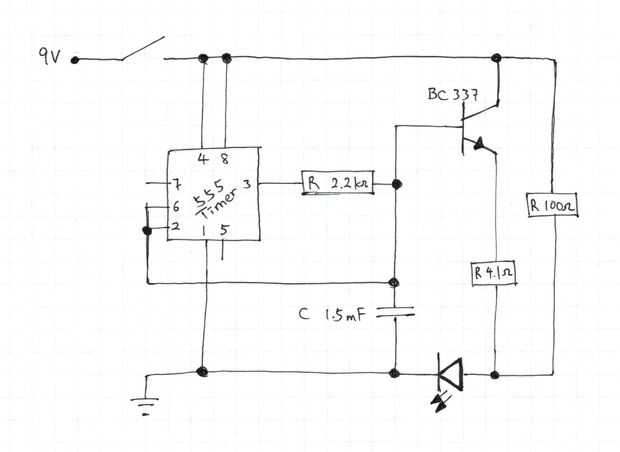

El circuito se basa básicamente en el temporizador 555 para generar un latido periódico, junto con el transistor BC337, controlar la cantidad de corriente que fluye a través del LED UV. El LED ultravioleta va a su vez de medio brillo completo brillo, y luego al medio brillo otra vez, y así sucesivamente. Los valores de condensador y resistencias son elegidos más o menos por ensayo y error para proporcionar la frecuencia y el brillo que los tarros cómoda para ver.

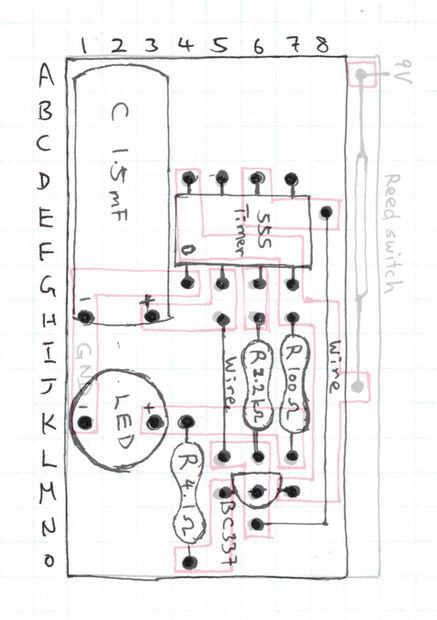

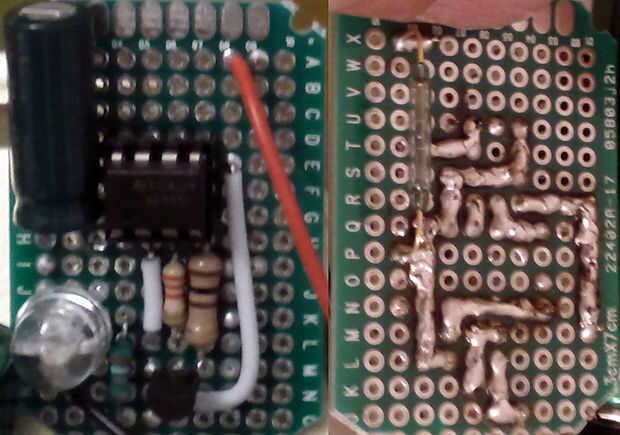

El diseño del circuito es importante porque debe ser lo suficientemente compacto para ser escondido en la boca de los tarros de masón. El cuadro que muestra los rastros de la parte inferior se dibuja como si usted está buscando a través de la placa de la parte superior. Cuando realmente hagas las huellas en la parte inferior de la PCB, será invertidas del dibujo, como se muestra en la última foto. Tenga en cuenta que todos los componentes del circuito están en un lado de la PCB, excepto el interruptor reed, que está en el mismo lado con los rastros.
La forma más fácil para mí es la soldadura en todos los componentes que puedes ver en la vista superior, luego voltear el PCB sobre a forma de los rastros por puente adyacente de la soldadura de puntos con soldadura. La segunda parte puede tomar algo de práctica si no has hecho antes, pero será mucho más fácil cuando te acostumbras a él. Por último, coloque el interruptor de láminas en la parte posterior y la soldadura en el conector de la batería de 9V.
En algún momento que tendrá que recortar la placa como se muestra en las fotos, así que cabrá en la boca del tarro de masón. Tijeras normales no hará, necesidad de herramientas especiales. Puede hacerlo ahora o más tarde.
