¿Taser DIY + 30, 000V (2 / 4 paso)

Paso 2: cableado

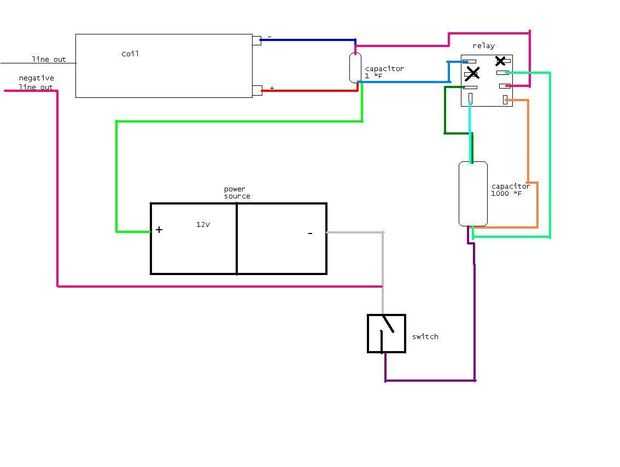

ahora que ya tienes todas las piezas comenzamos a colocar alambres de plomo de 6 pulgadas para todo uso los cables en el relé esto hará tu vida más simple. Conecte todos los cables como se muestra en el diagrama cuando termine de conectar todo, llevar el interruptor a en y toque la línea a y línea negativo alambre hacia fuera. Si lo hicistes bien debe awake(AKA shocked) muy.

ACTUALIZACIÓN: 3/11/08
justo estaba pasando y me mirar esto y aunque me gustaría añadir una pequeña sección en qué pasa aquí con el cableado solo para aclarar las cosas.

1) se gira el interruptor de completar el circuito.
2) el el relé está cerrado y el 1 condensador del faradio u y la bobina comienzan a cargar mientras que simultáneamente carga el condensador del faradio 1000 u
3) cuando se carga el condensador del faradio 1000 u relé rompe la conexión y la bobina y 1 descarga de condensador u impactante lo que nunca puede tocar la línea de bobinas hacia fuera y salida de la línea negativa
4) descarga el condensador de 1000 u y el ciclo se repite en el paso 2 al 4 hasta que se gira el interruptor de

ACTUALIZACIÓN: 6/6/08
OK, así que imagínate este es tu panel en la parte posterior del relé

-1-2
-3-4
-5-6
| 7 | 8

Estos números deben imprimirse en el relé sin embargo puede faltar

Cuando positivos y negativos están conectados al 7 y 8 el relé debe dispararse
cuando ninguna corriente está funcionando a través de 8 y 7 relé permite el flujo eléctrico de {1 al 5} y {2 a 6}
Cuando la corriente fluye a través de 7 y 8 los disparadores relé cambiando la conexión de {1 al 5} a {3 a 5} y {2 a 6} a {4 a 6}
Si todo esto es cierto con su relé tiene el mismo tipo de relé otro sabio que necesita rewire cosas

siguiente 8 y 4 conectan el condensador grande en el lado negativo (lado con ninguna muesca alrededor del borde.) 5 y 7 Conecte al otro lado del condensador grande.

1 conecta con el lado positivo del condensador pequeño y 6 conecta con el lado negativo.

2 y 3 se conectan a nada

otras cosas para comprobar buscan cortos alrededor del relé hay un montón de cables muy juntos

Notas
los diferentes colores de los cables es simplemente hacerlo easer para distinguir los cables de uno a otro
usted podría considerar usar un condensador más grande en lugar de lo 1000 u farad condensador puesto que noté que la bobina no está cargada cuando descarga por lo que el choque resultante es como frotar sus calcetines en la alfombra y tocar algo de metal en lugar de meter el dedo en un enchufe de pared.
