Paso 5: El Hook-Up
Prewire del tablero del microcontrolador

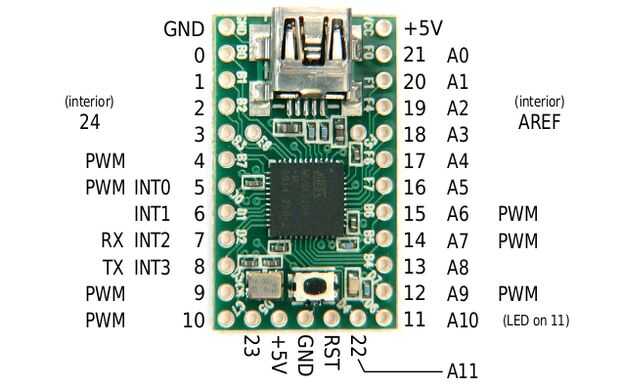

Comienza por cortar diez longitudes de 5 pulgadas de cable de conexión. Pele los extremos y soldar un extremo de cada uno de los siguientes pines en la placa Teensy 2.0.
- TOMA DE TIERRA
- + 5V
- PIN 21(A0)
- Pin 8
- PIN 9
- PIN 11(A10)
- Pin 12(A9)
- PIN 13(A8)
- PIN 14(A7)
Conecte el cable de tierra común

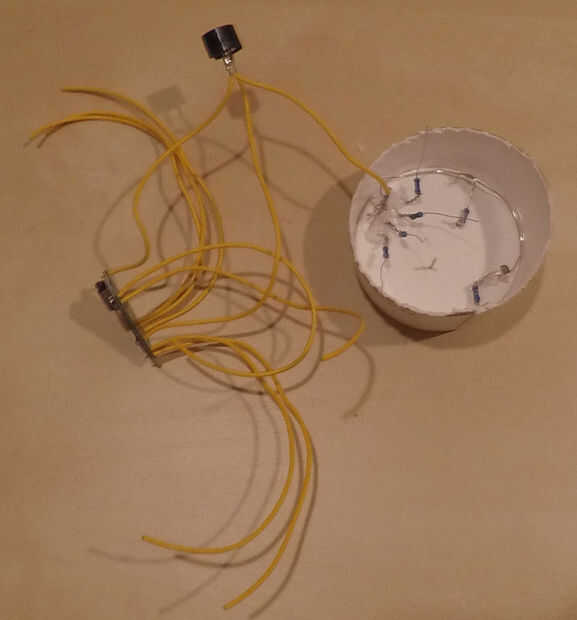

A continuación un cable por el lado del fondo falso (esto es plata en la imagen). Cada cable de negativo de los 5 LEDs se conecta a este cable.
Conecte el zumbador
Cuando usted realizado el Consejo regulador micro, usted utiliza 9 de los 10 cables de conexión. Usando el cable restante, soldar el cable negativo del zumbador a la tierra común. Ahora soldar el cable negativo al cable conectado al pin GND de la Junta Directiva de micro controlador (sí, esto pone dos cables al cable negativo). Solde el cable positivo del zumbador con el cable conectado al Pin 14.
Adjuntar resistentes a las
Uno de los extremos de cada resistor de 1K a cada uno de los cables positivo de LED rojo de la soldadura. Uno de los extremos de un resistor de 10K al positivo del LED verde de la soldadura. Suelde el otro resistor de 10K para un extremo va a la tierra común y el otro va a uno de los plomos de la photoresister. (Otra vez una imagen vale 1.000 palabras, así que espero que la foto ayuda.)
Hook-Up final
Conecte sus pines precableados como sigue:
- + 5V--al plomo de la fotocélula que no se ha conectado aún.
- PIN 21(A0)--a la fotocélula plomo que ya ha conectado a tierra a través de una resistencia de 10K.
- Pin 8--A la resistencia en el LED rojo desea luz cuando 5 puntos han sido anotados.
- PIN 9--A la resistencia en el LED rojo desea a la luz cuando han sido anotó 10 puntos.
- PIN 11(A10)--a la resistencia en el LED rojo que desee a la luz cuando han sido anotó 20 puntos.
- Pin 12(A9)--a la resistencia en el LED verde
- PIN 13(A8)--a la resistencia en el LED rojo que desee a la luz cuando han sido anotó 15 puntos.
- PIN 14(A7)--usted debe ya ha conectado este al positivo de la alarma
Si usted mezcla sus números de pin en los LEDs, sólo puede cambiar los números en el programa. (Lo hice, y es por eso no van en orden de arriba. Bueno.)
