Taza de Plotter (1 / 7 paso)

Paso 1: Montaje de la taza se monta

Diseño de su marco. O descargar el adjunto DXF, incumbe a usted. Cargar el DXF en el cortador del laser de la opción y ejecutar una copia en capas de 3mm, o similar. El archivo adjunto te dará todas las piezas que necesita, pero necesita duplicados de algunas de las piezas. Como con cualquier cosa, Lea todos los pasos primero para saber que piezas necesita (pista, es el montaje del motor paso a paso, el panel lateral y el montante final). Usted también tendrá que deshacerse de las fronteras.

Cortar la varilla de 1/4"- necesitarás:
1x25mm
1x80mm
1x250mm

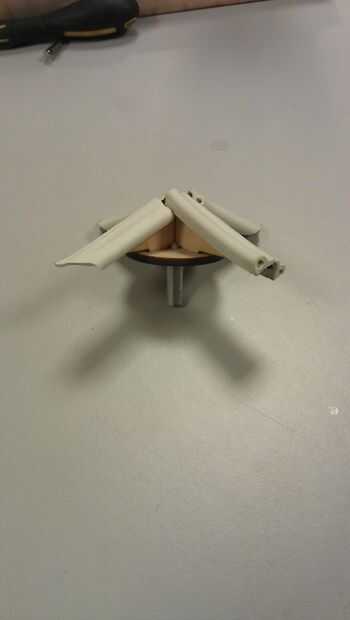

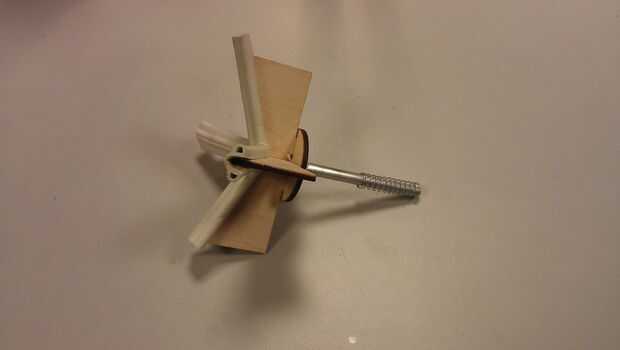

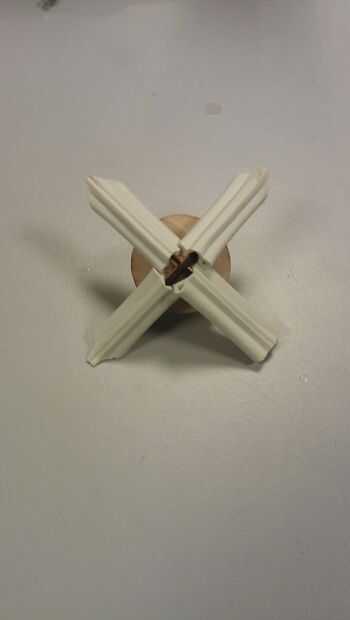

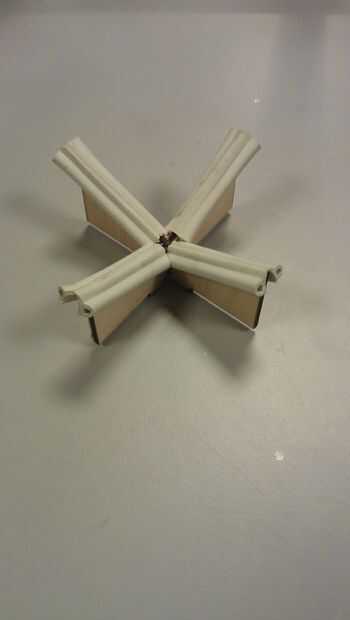

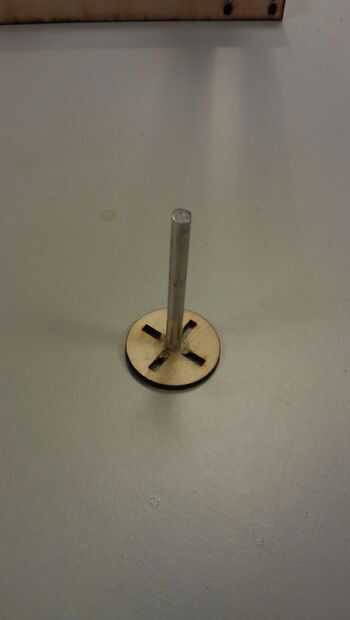

Empezar montando los montes taza - Conecte los dos marcos cóncavos junto y luego los dos convexos. Coloque un marco de círculo en el extremo de cada uno mantener cuadrados, y luego fije a una pieza de su varilla de 1/4" con un poco de pegamento - 25mm en el convexo y 80 mm en el cóncavo. Es necesario limar lo últimos 10mm o menos de la varilla de 25mm para proporcionar una superficie para el conector agarrar a. Cubra los extremos inclinados de las dos monturas con algún bosquejo excluder de la cinta y deslice el resorte en el extremo del Monte cóncavo.
