Paso 2: Montaje del sostenedor de la pluma
![]()
![]()
![]()
![]()

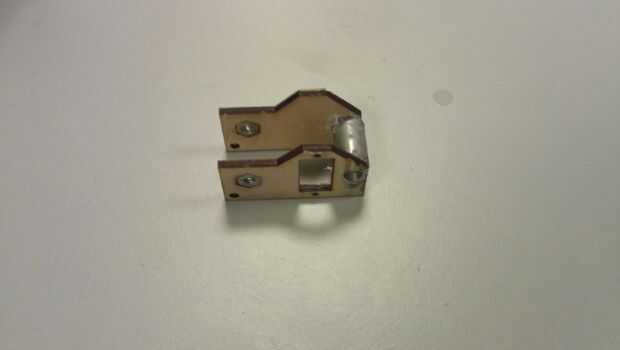

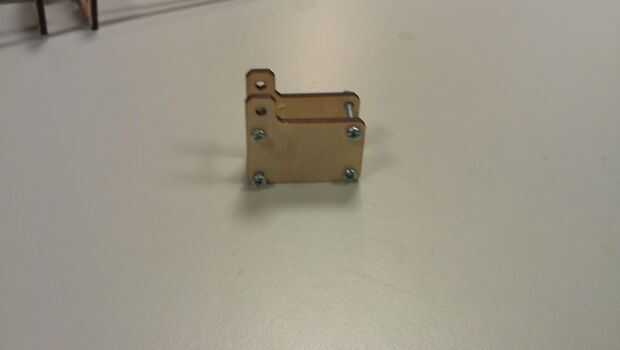

a continuación montar el soporte de pluma - encolar la tuerca para tu barra en forma de tuerca roscada (y M5 si no modifica los archivos de tamaño) agujero. Sujete el lápiz entre los dos titulares con 4 tornillos M3 y tuercas, entonces les aflojar ligeramente y retire el lápiz. Fije la abrazadera de la pluma a las piezas de dos diapositivas con un tornillo M3 largo o algo de un diámetro similar. Finalmente, conecte las piezas de dos diapositivas con el tubo y un poco de pegamento. Usted debe terminar con un pequeño espacio entre la abrazadera de la pluma (con lápiz) y pedazos de la diapositiva, para aflojar las tuercas de la abrazadera de la pluma y sacar fácilmente la pluma.
Conecte el servo a la pieza deslizante con un agujero para él. Conecte el brazo del servo a la abrazadera de la pluma con un poco de alambre fino o hilo de rosca. Quiere ser lo suficientemente largo como para que con el servo del brazo hacia abajo (es decir aproximadamente en ángulo recto con el hilo) la abrazadera de la pluma es paralela a las diapositivas - esa forma de movimiento del servo dará el mejor control de la pinza de pluma.

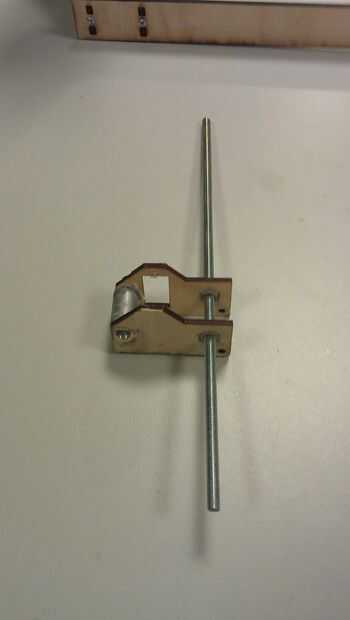

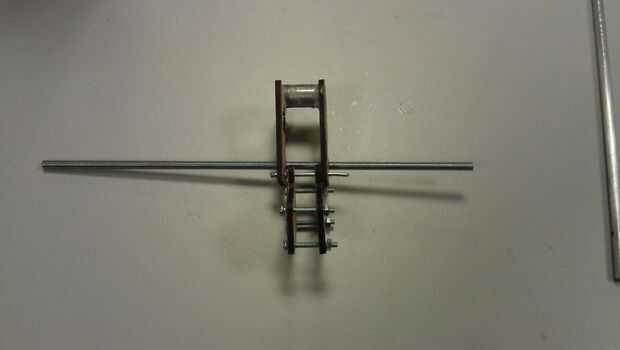

Como con la varilla de 1/4" en el último paso, presentar un pequeño apartamento en el último 10 m m de la varilla roscada. Atornille la varilla roscada en la tuerca que está sentado en medio.
