Paso 5: Frig el software
Por suerte alguien lo ha hecho el trabajo duro por nosotros en esta ocasión, y la EIbotboard puede controlarse directamente desde un plugin de Inkscape, que es donde probablemente quiere trazar su diseño de todos modos.
Lo que sigue es el proceso que seguido frigging el software - hay maneras probablemente más rápidos o mejor, pero soy bueno con cosas de serie para que esto tenía sentido para mí. Si usted no se preocupa luego solo pase a la parte inferior. Vas a tener que hacer tu mismo aunque, no hay ninguna descarga aquí.

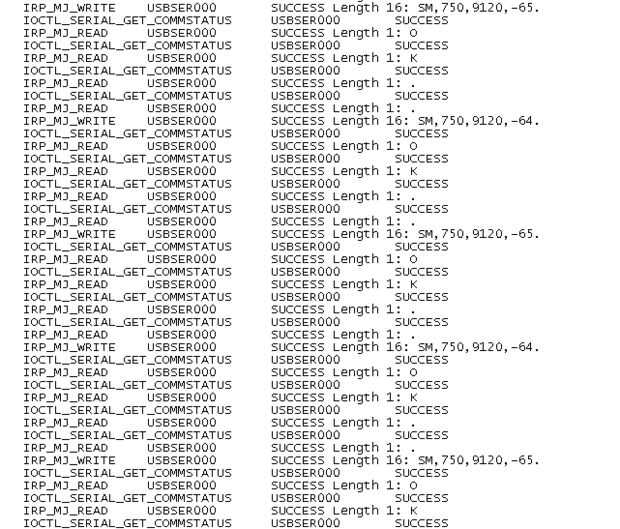

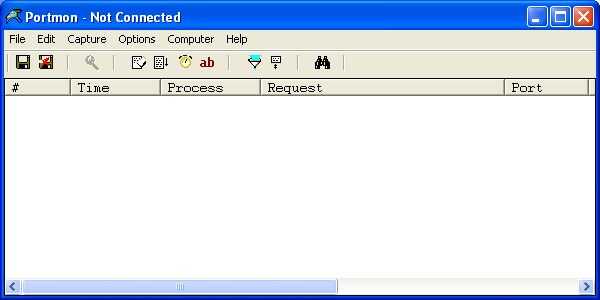

Inkscape y el software eggbot según sus instrucciones de instalación y crear una imagen simple (un cuadrado o algo así). Obtener un puerto de monitoreo de funcionamiento del programa (usé portmon, estoy seguro de que hay otros) y comenzar el trabajo se ejecuta. Cuando esté hecho, sacar el manual de EIbotboard y abrir el registro del puerto.

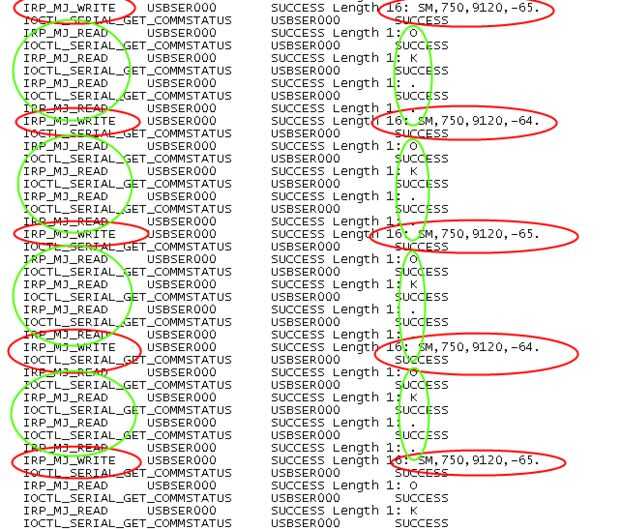

Escanear a través de los mensajes y trabajar hacia fuera donde los comandos están en todo lo que - no hay que muchos de ellos. Consulte el manual para ver lo que significan que los comandos. Hay un montón de mensajes que van SM, algo, algo, algo por lo que son probablemente lo que está impulsando los motores PAP, que el manual eggbot confirma provechoso. Por lo es donde atacamos el software.
Encontrar eggbot.py en la carpeta de inkscape. búsqueda a través de SM. Hay sólo un par de ocasiones que se utiliza, y es bastante obvio que sólo una se refiere a dibujar una imagen a través de los motores. Editar esta línea para incluir un multiplicador adecuado para la rosca.
Versión simple:
Descargar inkscape
Descargar el software eggbot,
Encontrar eggbot.py

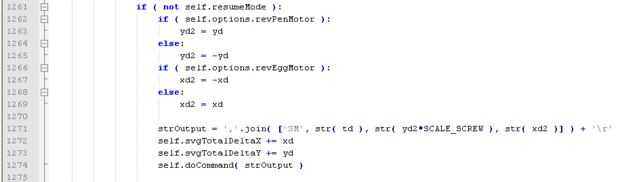

búsqueda para la siguiente línea (1271 en la versión actual)
strOutput = ',' bombóm (['SM', str (td), str (yd2), str (xd2)]) + '\r'
cambiar los siguientes
strOutput = ',' bombóm (['SM', str (td), str (yd2 * SCALE_SCREW), str (xd2)]) + '\r'

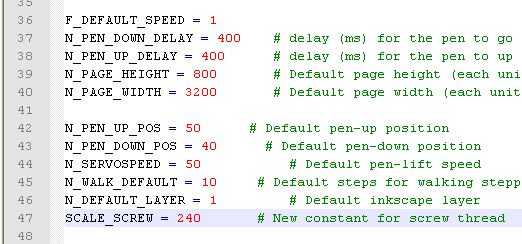

Agregue lo siguiente en la parte superior cerca de las otras constantes
SCALE_SCREW = 240
