Diversos coches tienen los titulares de taza y botella de diverso tamaño. Conductores y pasajeros tienen diferentes tamaños de sus botellas y tazas de café favorito. Cuando los titulares de botella y Copa de su vehículo no no coincide con su café favorito vasos y botellas, ¿qué puede hacer? ¿Quién te va a llamar?
Cuando el sostenedor de taza es demasiado pequeño, la botella simplemente no encaja. Muchos de los sostenedores de taza no podían sostener la botella de Soda Stream. En este caso, podría ayudar un adaptador de sostenedor de taza. Algunas botellas de agua son flacos y estos no caben el sostenedor de taza snagly. En este caso, podría ayudar un sostenedor de taza del adaptador de tamaño.
Solución:
Siempre puede personalizar un adaptador de soporte de copa para caber más grande o pequeña taza o botella. Sólo asegúrese de que su diseño es factible. Prueba en un estacionamiento antes de usarlo en la carretera. Llene la taza o la botella al completo. Sujeto a ir abrupta y parada. Asegúrese de que se produciría sin sorpresas. Tenga mucho cuidado cuando tratan muy caliente o muy frío líquido o gran cantidad de líquido.
Meta:
Para hacer un par de adaptadores de soporte de Copa de muestra. Uno compuesto apresto y uno para reducción de personal. El diseño no optimizado. Sólo sería una ilustración de la idea básica. Los miembros que tienen acceso a la impresora 3D son alentar a hacer diseño personalizado o mejorar diseños actuales y contribuirán.
Consideración de diseño:

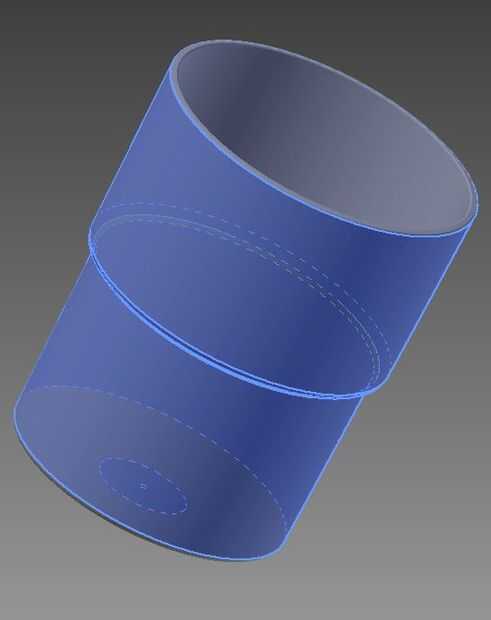

El archivo de Autodesk Inventor se hace escalable así podría ajustarse rápidamente a diferentes condiciones.
El espesor de la pared del adaptador de soporte de Copa actualmente está establecido a 2mm.
El diámetro exterior de la parte inferior es una dimensión esencial, es el diámetro de lo portavasos existentes.

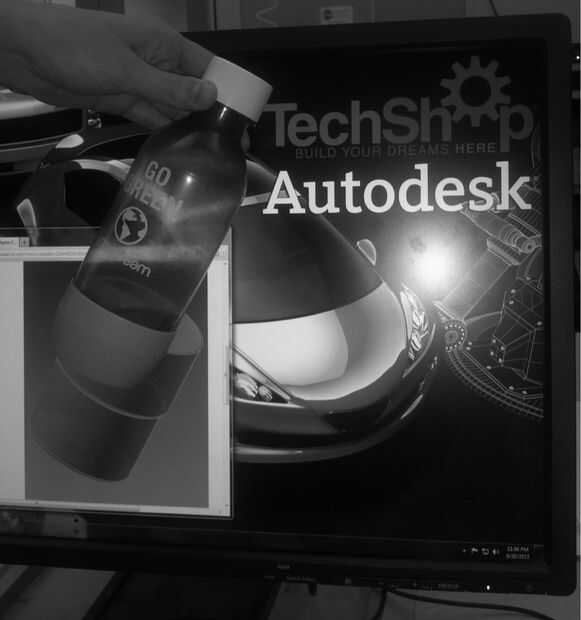

El interior también el diámetro de la parte superior es una dimensión esencial. Es el diámetro de la botella que es demasiado grande para caber los portavasos. En este ejemplo, la botella es una botella de Soda Stream (7-3/4" de alto).
La profundidad de la parte inferior coincida con la profundidad de la actual sostenedor de taza.
La profundidad de la parte superior se hace igual a la altura del centro de gravedad cuando la botella si completo. Esto necesita ser diseñado y probado para que botella o taza no volcar durante la desaceleración y aceleración brusca.
Un agujero de tornillo pequeño se encuentra en la parte inferior para ajustar el adaptador del sostenedor de taza dow firmemente.
Procedimiento de CAD:

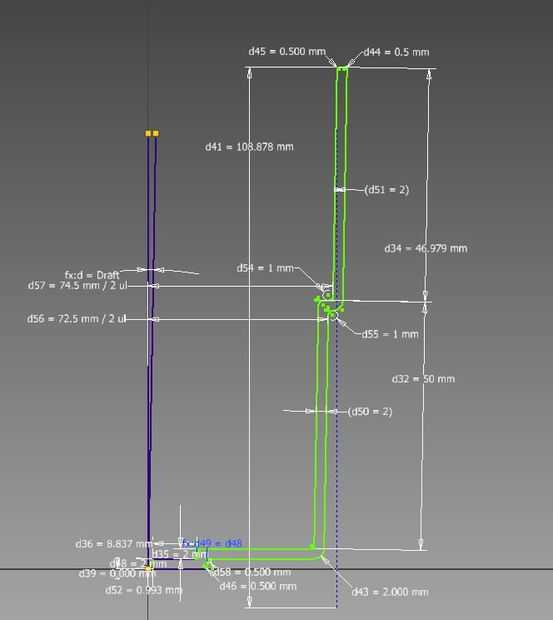

* Dibujar la sección media en 1 sola línea.
* Utilizar offset para crear un grosor.
* Editar la sección Sketch. Use el bosquejo médico para hacer lazo cercano.
* Hacer un ángulo de inclinación de la referencia. Usted puede sintonizar esto de 0 grados (cuando 3D impresión) para grados 1-2 al crear inyección moldeo die.
* Usé modelado paramétrico. 4 parámetros críticos. (1) diámetro exterior de parte inferior (2) diámetro interior de la parte superior. (3) profundidad de parte de la potencia y profundidad (4) de la parte superior. Prueba el modelo paramétrico variando estos 4 parámetros y comprobar si el modelo es actualizar en consecuencia.
En el dibujo 2D, añadir los filetes en las esquinas.
* Salida de boceto 2D. Introduzca el modelo 3D.
* Seleccione girar, completo 360 grados.
* Guarde el archivo.
* Exportación de STL. En TechShop, guardar en una unidad de pulgar y mover a la computadora con la impresora 3D MakerBot.
* Salida de Autodesk Inventor.
Resultados:

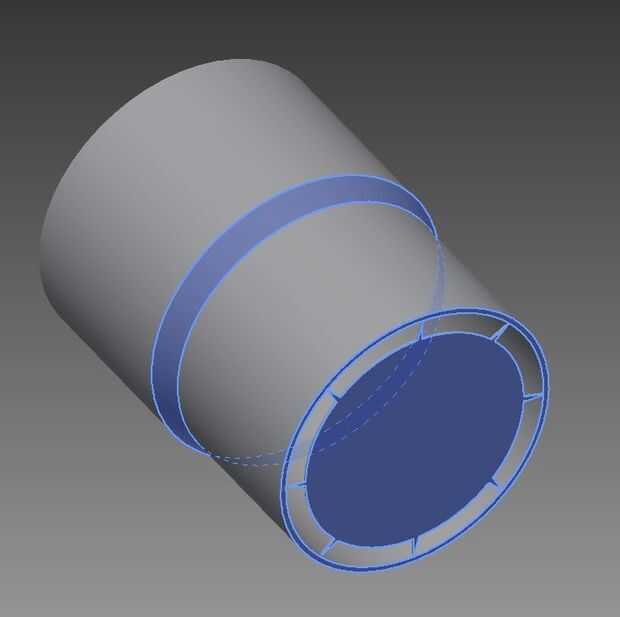

No he podido imprimir mi diseño original. Desde el área de base es demasiado pequeño para construir la parte inferior de la Copa. Urdimbre y no estaba usando viga. El nuevo software de MakerBot ha mejorado mucho. Entonces no estaba usando viga. Estoy experimentando con una forma alternativa de la base a la plataforma de apoyo (ver foto nueva).
El otro problema es en la transición no es 3D imprimibles desde que llegó la sección saliente horizontal. Esto requeriría mediante el soporte. Cambiar esto a la transición de pendiente de 45 grados. Con pendiente de 45 grados, podríamos imprimir sin uso de soporte.
