Paso 1: El circuito

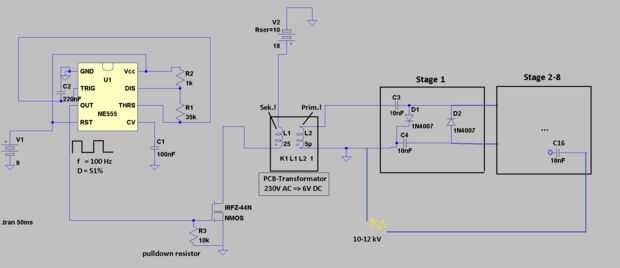

Así que aquí ves el circuito que hice.
El circuito NE 555 es el reloj, que produce una frecuencia de aproximadamente 100Hz con un ciclo de trabajo de alrededor de 51%. Podría realizarse un ciclo de trabajo de exactamente 50%, si ponen un diodo entre pin 6 y 7 y R1 = R2. Luego sólo tienes que demonsion el C2. No quiero explicar el NE-555 más, pero si usted está interesado en la construcción de osciladores y temporizadores y tener cierta experiencia en elementos lógicos, puedes echar un vistazo aquí:
http://www.Electronics-tutorials.ws/waveforms/555 _...
Bueno, ahora tenemos nuestra onda cuadrada de 100 Hz para controlar el MOSFET.
El MOSFET aquí es solo uso como un interruptor entre la fuente de tensión (en mi caso 18V), el transformador PCB y la tierra. Así que él sólo el circuito enciende y apaga. Utilizamos nuestro transformador PCB la manera incorrecta alrededor ( sekundary bobina = bobina primaria; bobina primaria = sekundary bobina), porque queremos tener picos de alto voltaje en la bobina primaria de transformadores. Es posible, por el circuito interno de este transformador.
U = L * di / dt
Fácilmente explicado: tenemos un muy alto di (cambio de corriente; onda) y una relativa pequeña dt(cambio de tiempo). Que significa, que el voltaje en la bobina primaria de transformadores (nuestra sekundary) picos muy altos, en nuestro caso hasta 1-1,5 kV.
Pero ¿cómo conseguimos 10-12kV al final?
Ahora viene el multiplicador de voltaje. "Recoger" la energía con nuestras capacidades y les utilizar en combinación con diodos, a multiplicadas. Imagínense los picos de voltaje frente a fase 1.
Cuando se cierra el campo magnatic en el transformador, el voltaje es un corto periodo de tiempo invertido, por lo que tenemos no sólo una onda positiva, sino también una más pequeña onda negativa. La onda positiva hasta el C3, cuando viene la onda negativa, las cargas hasta el C4 junto con el C3, para que tengamos el doble voltaje en C4. Al agregar ahora algunas etapas más, la tensión será multiplicar por
Uo = 2 * Uin + Uin * n etapas.
Hice esto con 5 etapas y vino una cantidad de voltaje de 10-12kV.
Eso es muy peligroso, así que por favor allwas corto cada capacidad, antes de continuar edificio!
Era muy difícil construir el circuito en especia de la LT, ya que no pude encontrar un buen transformador PCB como modelo. Eso es por qué sólo utilicé dos inductancias acopladas (un transformador ideal).
Te recomiendo construir esto primero en un protoboard grande, antes de construirlo compacto.
