Paso 5: Segunda prueba - control de obturador de la cámara

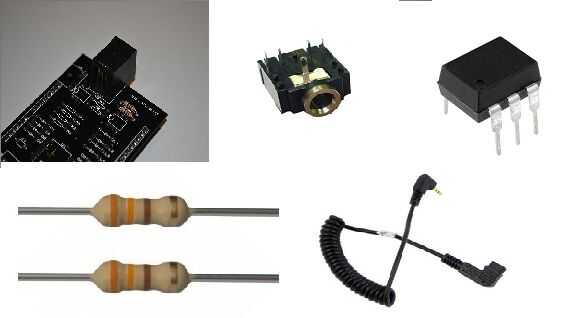

Qué you´ll necesita:
-1 x tb.shield
-1 x audio estéreo 3,5 mm
-2 x optoacoplador 4N25
-2 x resistencia de 330 Ohm
-1 x cable de liberación del obturador
El código: descargar aquí – prueba de obturador.
# definir 6 PIN_FOCUS / / enfoque
# define PIN_SHUTTER 9 / / obturador
void setup() {}
pinMode (PIN_FOCUS, salida);
pinMode (PIN_SHUTTER, salida);
}
void loop() {}
digitalWrite (PIN_FOCUS, alto);
Delay(100);
digitalWrite (PIN_SHUTTER, alto);
Delay(100);
digitalWrite (PIN_FOCUS, bajo);
digitalWrite (PIN_SHUTTER, bajo);
Delay(4800);
}
Ahora sólo tienes que soldar la clavija de audio estéreo de 3.5mm (U4 en PCB), los dos optoacopladores 4N25 (U2 y U3 en PCB) y las dos resistencias de 330 ohmios (R5 y R6 en PCB) en los lugares correctos, conecte la cámara a la clavija de audio estéreo de 3.5mm en el tb.shield y subir el código a la placa Arduino. El obturador de la cámara debe activar cada 5 seg.
