Paso 2: Realizar el circuito

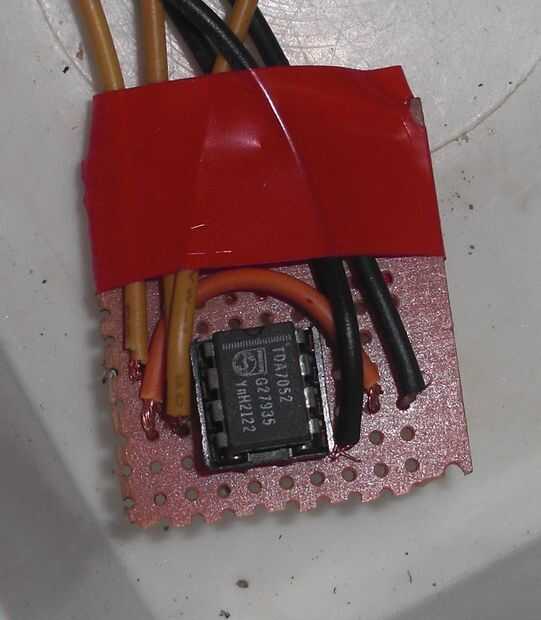

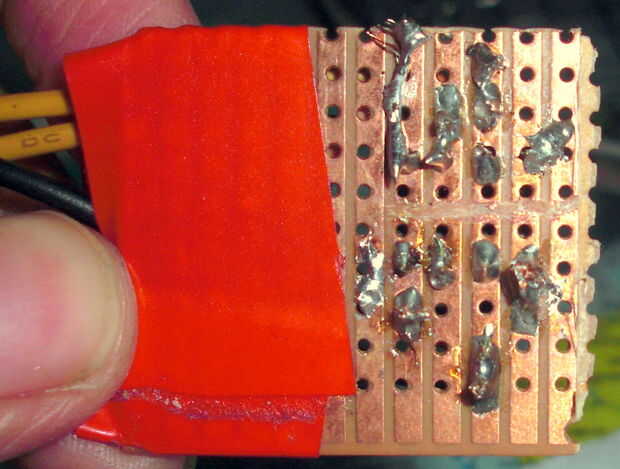

Aquí es el circuito del amplificador. Hice en un tablero de Vero y lo había suelda. Si no sabes soldar luego visite esta página. Usé el base(socket) de 8 pines para la seguridad de mi IC. En la imagen verás que corte la conexión entre los pines del IC. En el cuadro no utilizar el condensador ya que las baterías usadas, pero si quieres adaptador utiliza los condensadores. Había grabado los cables en la foto con el Consejo de Vero para facilidad. Este circuito le dará una salida de 1 a 2 vatios. Si tratas de este circuito en una quizás de protoboard (placa de proyecto) no funcionará bien. Pero si usted la soldadura en tablero de Vero o perfboard funcionará muy bien.
