Té conector Serial RS232 cables (5 / 8 paso)

Paso 5: Elctronico para arriba.

Normalmente utilizo las conexiones de 3 hilos simples para mi conector está conectado sólo para tres conexiones. Si usas más cables en sus conexiones, entonces basta con alambre para arriba, te sorprenderás en cuánto alambre se puede utilizar para arriba.

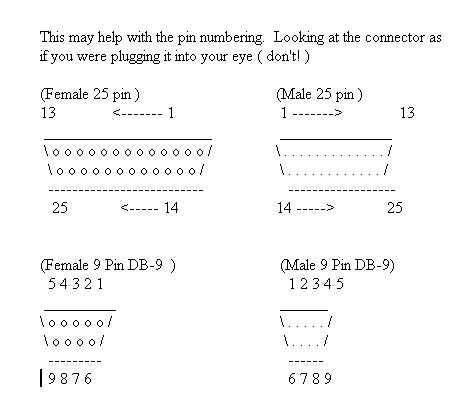

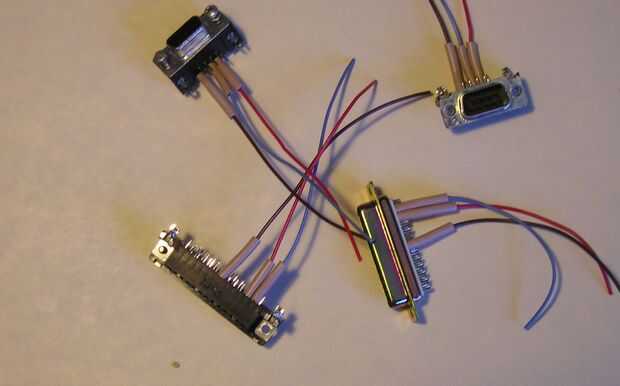

Cortar 8 hilos de cada color, utilicé unos 8 pulgadas cables, probablemente podría utilizar más corto. Los extremos del cable y los extremos del estaño. Solo pongo el cable en el conector y recalentar la soldadura. No es la conexión más o más fuerte, pero parece bien. Si te gusta aislamiento aislar ahora. Tubería del encogimiento del calor puede hacer un trabajo realmente de él. Realmente he utilizado algun aislante de un cable de teléfono, parecido aceptable.

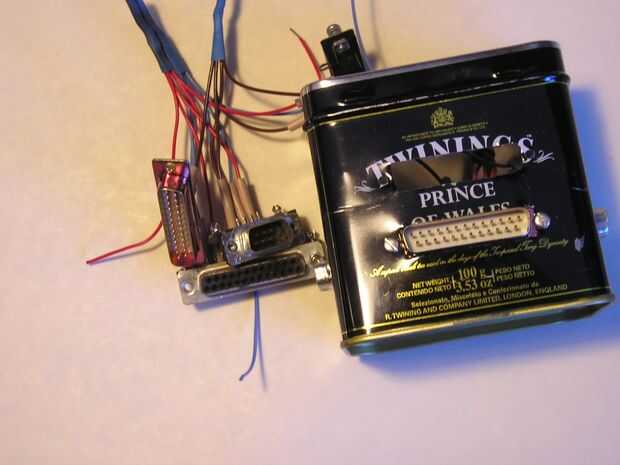

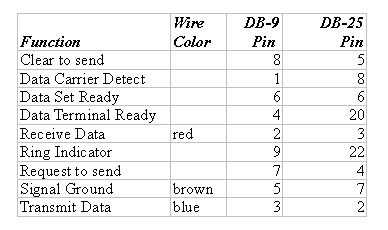

Conecté los 4 conectores para la capa más baja, junto con un cable extra para el recibir y transmitir y de tierra, estos se conectarán al nivel superior. En este punto se puede apreciar el hecho de que los cables están codificadas por colores. Utilicé una tuerca para alambre para algunos y cuando corrí fuera de ellos sólo los torcidos juntos soldados y provista de tubería del encogimiento del calor. A continuación os pongo los conectores en el nivel inferior de la lata. Medio camino hecho!

Repita para la capa superior de conectores, pero atar los cables extras desde el nivel más bajo en esta une las dos capas. (si usted utiliza la opción de módem nulo a continuación, no conecte las capas juntas, excepto el suelo, ponen un conjunto extra de cables en la capa superior y ejecutan el recibir y transmitan al interruptor de doble tiro dos polos junto. Todo el camino hecho!
