Te deseo una feliz Navidad! (1 / 6 paso)

Paso 1: Circuito matemáticas y conductor del LED

En primer lugar vamos a ver cómo construir el tablero LED de la muestra. El mensaje de texto en el cartel es "Feliz Navidad". Cada carácter se compone de LEDs rojos (5 mm de diámetro) conectados en serie y paralelo de moda. La tensión de un LED rojo es alrededor de 1.9 V. Más de 5mm LEDs operan cerca de su máximo brillo en una conducción de corriente de 20 mA. En este proyecto, estoy limitando corriente a través de mis LEDs 15 mA y brillan todavía bastante brillante. Así pues, todos mis cálculos se basan para 15 mA de corriente a través de los LEDs. Encontré que la tensión de paso en mi LED es aproximadamente 1.95 V. calcular el valor de la resistencia serie de un LED es sencillo. Supongamos, si quiere conducir un LED a un 5 V fuente de alimentación, necesita un resistor de valor (5-1.95) V/15 mA = 203 Ω para limitar la corriente a 15 mA. La resistencia disponible más cercano (en el extremo superior) es de 220 Ω.

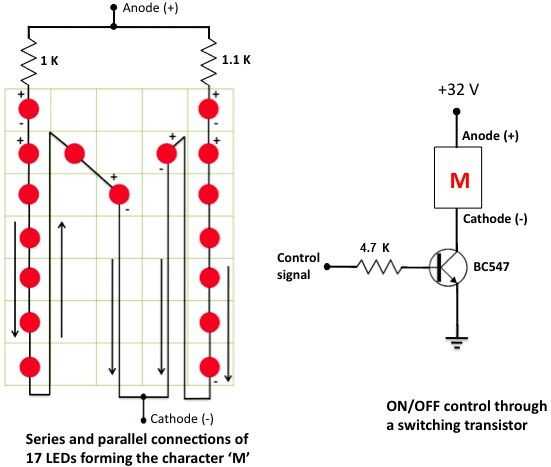

Ahora, vamos a ver cómo hacer visualizar Letras con LEDs. Arriba se muestra las conexiones del LED para el primer carácter de la señal (feliz Navidad). 17 LEDs se utilizan en la creación de am'. Si tienes que conducir cada LED a través de una fuente de 5V, necesita 17 resistores de la serie y la corriente suma a 17 × 15 = 255 mA. Si usted agrega los requisitos actuales de otros personajes de LED de la señal, la corriente neta iría hasta 2 A, que es un poco de corriente y probablemente necesite un disipador más grande para el regulador de voltaje. Así que pensé de hacerlo diferentemente que reducir el consumo actual neto del proyecto y también me salve de soldar resistencias y transistores. Esto puede hacerse usando un voltaje más alto.

Utilicé una fuente de alimentación de una de mis viejas impresoras que proporciona + V, 32 + 16V y tierra a sus pines de 3 salida. 32 V se utiliza para conducir la cadena de LEDs conectados en serie, y 16V va a un IC LM78L05 derivar + 5V regulada de salida para el circuito de control. Al hacerlo la corriente neta necesaria para conducir todos los LEDs en una cadena es igual que la requerida para un solo LED en serie, y por lo tanto, se requiere cadena, resistencia sólo 1.

La foto de arriba muestra cómo construí el carácter am'. Con 32 V, sólo puedo manejar hasta 16 LEDs rojos en serie, y la letra soy ' en la muestra se compone de 17 LEDs. Así que tengo que dividirlo en dos cadenas de LEDs de 8 y 9, como se muestra aquí. Para la primera cadena, sería el valor de la resistencia serie,

R1 = (32.0 – 1.95 x 9) V/15 mA = 963 Ω.

Usé 1 K para esto. Del mismo modo, la segunda cadena de 8 LED ' s, el valor de la resistencia estimada es R2 = 1,1 K.

El terminal de ánodo está conectado a 32 V mientras que el cátodo está conectado al colector de un transistor NPN (BC547). El transistor actúa como un interruptor con una señal de control aplicada a su base terminal a través de un resistor. Cuando la señal de control es alto, el transistor de conmutación se activa y todos los LEDs se iluminarán para mostrar soy '.

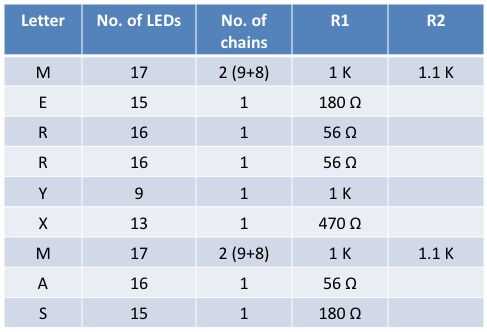

Todo este proceso se repite para la construcción de otros personajes de LED en el cartel. Los valores de resistencia serie se calculan exactamente del mismo modo teniendo en cuenta el número de LEDs en cada una de las cadenas formadas. La tabla adjunta muestra el número de LEDs, número de cadenas y el valor de resistencia de serie utilizado para la construcción de cada personaje de LED.
