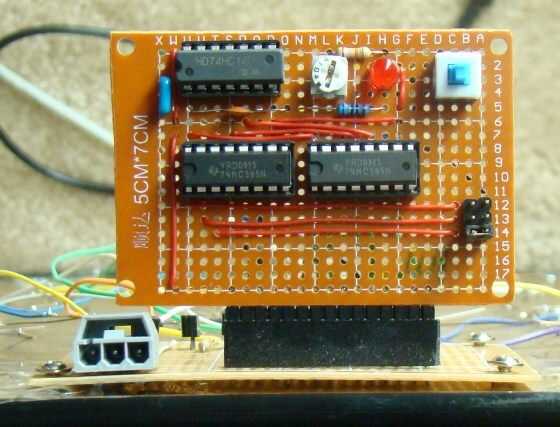

Paso 4: Tablero de regulador animación

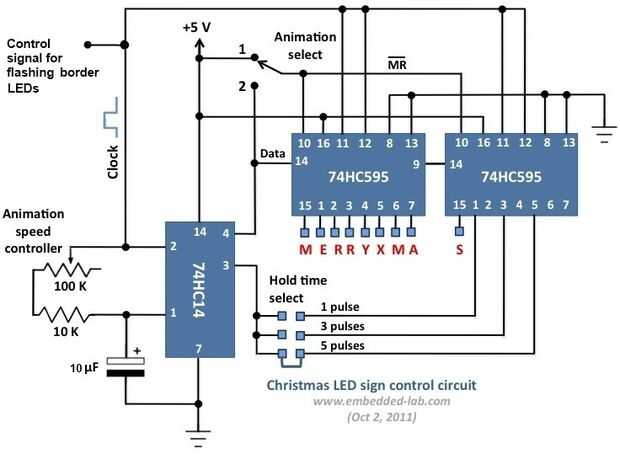

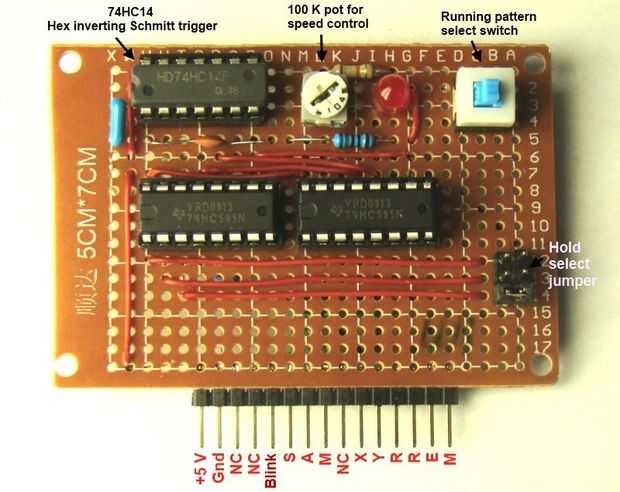

El 74HC14 proporciona seis buffers invirtiendo con la acción del disparador de Schmitt. Uno de ellos se configura como un oscilador de relajación con un resistor externo (pote de 100K + 10K fijadas) y un condensador (10 uF). La frecuencia de oscilación está dada por f ≈ 1 /(0.8 x RC). Así, con un pot de 100K y una resistencia fija de 10 K, se puede variar la frecuencia de aproximadamente 1 Hz a 13 Hz. Esta señal de reloj controla el parpadeo de la frontera con LEDs, y por lo tanto, parpadeará a la frecuencia de reloj.
Los dos registros de desplazamiento 74HC595 son en cascada para formar un registro de 16 bits en serie cambio paralelo-hacia fuera. Esto requiere conectar la salida serie (pin 9) de uno de los datos en serie I / pin P (14) de la otra. Las entradas de dos reloj (Shift register reloj y reloj de registro de almacenamiento de información) de ambos son atadas y expulsadas por la misma señal de reloj del oscilador de la relajación. Recuerde que el oscilador de la relajación funciona libremente y siempre está proporcionando la señal de reloj para el registro de desplazamiento combinado de 16-bit. Así que lo que aparece en la salida del registro de desplazamiento depende del nivel de la lógica aplicado en el pin de entrada de datos serie (14), que en realidad está conectado a la salida del buffer inversor segunda (pines 3 y 4) en el dispositivo 74HC14. La entrada a este inversor procede de pernos Q1, Q3, o Q5 de salida (seleccionable mediante un conector puente) del segundo cambio de registro. Perno no. 10 del 74HC595 es la entrada de reset de la memoria y es una señal baja activa. Puede ser o bien conectado a la lógica alta (+ 5 V) todo el tiempo o a la salida del segundo Inversor; hay un interruptor para hacerlo. Realmente controla la animación de la pantalla (se describe más adelante). La primera salida de datos paralelo de 9 bits (Q0-Q7 de primera 74HC595) y Q0 de segunda 74HC595 de la conexión en cascada conducir los transistores de conmutación para los nueve personajes en el letrero. En la próxima sección, voy a describir su funcionamiento en más detalle.
