Paso 5: Funcionamiento de la unidad de control

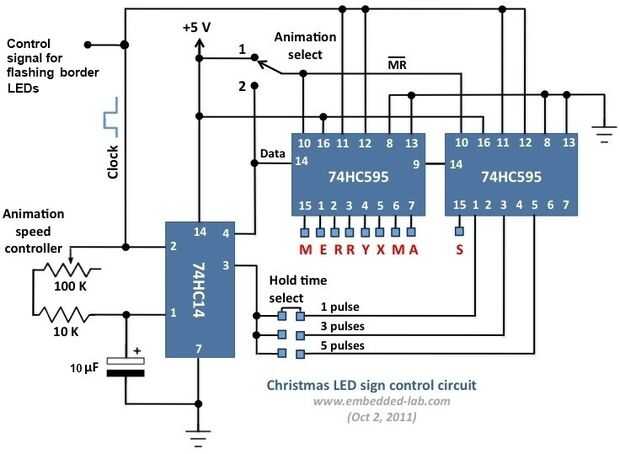

Supongamos que la selección de animación está en la posición 1 (+ 5 V), que no significa ambos dispositivos 74HC595 nunca haz restablecerá. También asume la selección de tiempo de espera está conectado a Q1 (pin 1) de la segunda 74HC595. Asumir que los valores de power on reset de las salidas paralelo de ambos los registros de desplazamiento son 0. Esto significa que la salida del segundo Inversor (pin 4 de 74HC14) será en lógica alta, ya que su entrada (pin 3 de 74HC14) está en lógica cero. Puesto que esto es la alimentación de los datos en serie I / pin P del registro de desplazamiento de 16 bits en cascada, la lógica 1 se desplazarán con cada pulso de reloj proveniente del oscilador de la relajación, que significa los caracteres en el mensaje "Feliz Navidad" se encienden secuencialmente de izquierda a derecha. Después de nueve 1s todos se cambian de puesto con éxito en, se iluminará la señal completa. Un pulso de reloj adicional uno empujará más 1 en la salida de Q1 resultante del registro de cambio de segunda 74HC595 vaya alta. Desde Q1 vuelve a la entrada del segundo Inversor a través de puente del select espera tiempo, los datos me / perno P (pin 14 del 74HC595 primera) será en lógica 0, que significa 0s será empujada en el cambio de registro ahora adelante. Así que el mensaje mostrado comenzará a desaparecer de izquierda a derecha, una carta en un momento. Después de 9 más pulsos de reloj, todas las letras en pantalla estén desconectados. A la llegada de la 10 º pulso de reloj, Q1 del 74HC595 segundo será bajo, que significa que los datos pin P que van alto otra vez. Todo este proceso se repite para siempre y usted verá el signo de Navidad animado continuamente. Puede cambiar la velocidad de la animación mediante la variación de la frecuencia (a través del pote de 100K) del oscilador de relajación. De manera similar, moviendo el jumper seleccione Hold tiempo a Q5, el mensaje mostrado puede guardarse aún 5 pulsos de reloj antes de que comience a desaparecer desde el lado izquierdo.
Animación 2
Un poco puede modificar el patrón de animación al cambiar la selección de animación (que es realmente de memoria reset pin de ambos dispositivos 74HC595) a la posición 2. Ahora, cada vez que baja la salida del segundo Inversor, borrará las salidas de ambos el cambio se registra en una vez y los datos / P pin irá alto otra vez. En el lado de salida, lo que esto significa es cuando todos los personajes son el signo y el tiempo de espera, serán todos una vez y los caracteres a mostrar secuencialmente de izquierda a derecha. La demostración video del final muestra las animaciones de ambas en acción.

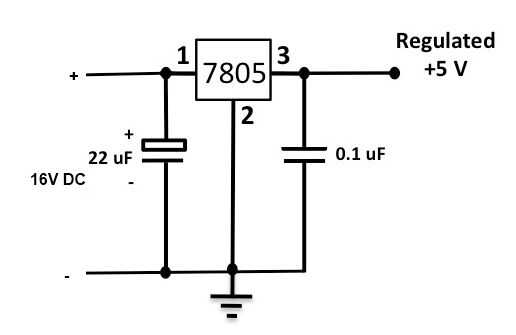

Los + 5V de alimentación para el circuito de control se deriva con el regulador LM7805 IC. La fuente de alimentación de la impresora que tengo tiene tres terminales de salida, 16 V, + 32 V y GND. He utilizado + 16 V como una entrada al IC LM7805, como se muestra en la imagen aquí.
