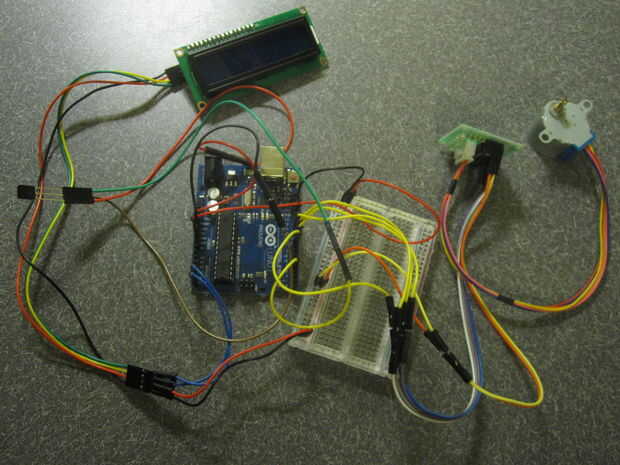

Paso 2: Cableado lo todo

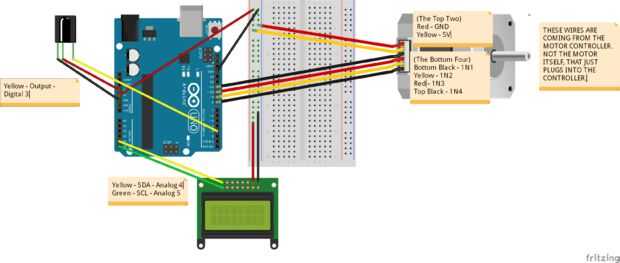

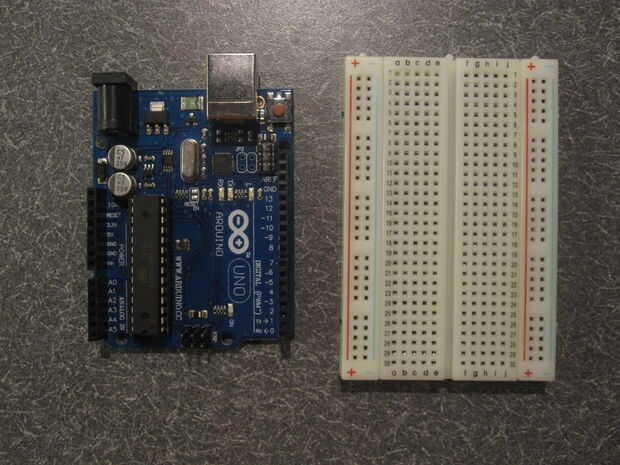

1.El riel de alimentación– cable de 5V y más cercano a GND los puertos en el riel de alimentación en su protoboard.

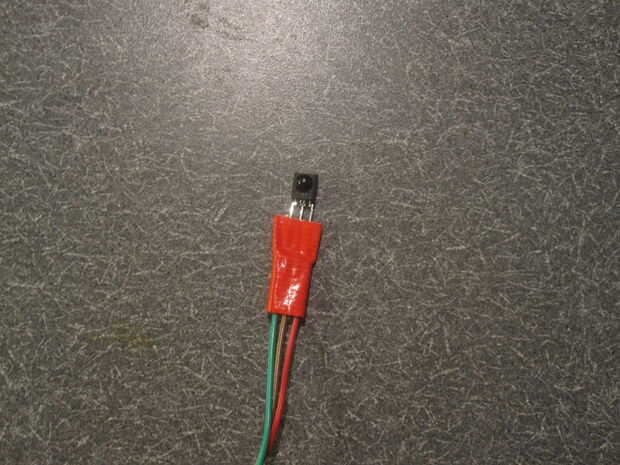

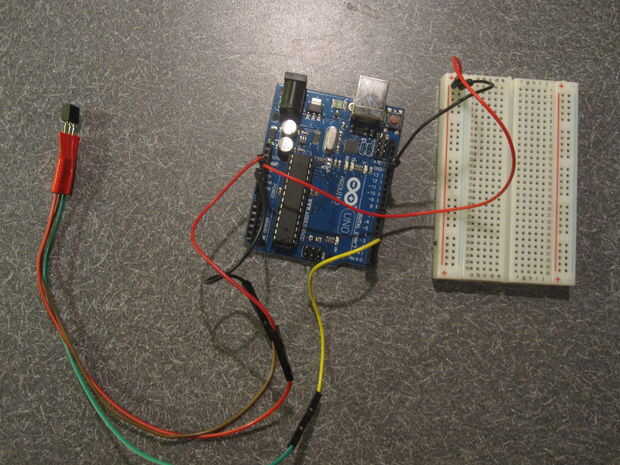

2.IR Sensor - conectar los cables de hembra/macho para el receptor de infrarrojos y el cable directamente en el Arduino. (No tengo ningún cable macho/hembra lamentablemente, usé cables hembra/hembra junto con los cables macho/macho) Cable el pin de salida al pin digital 3 en su Arduino. Ver pines incluido para más detalles.

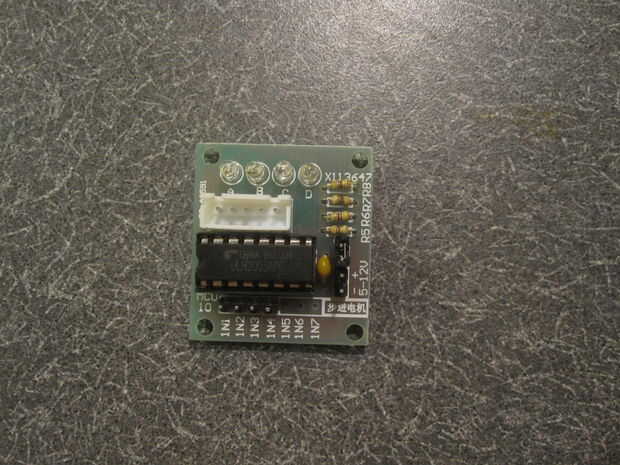

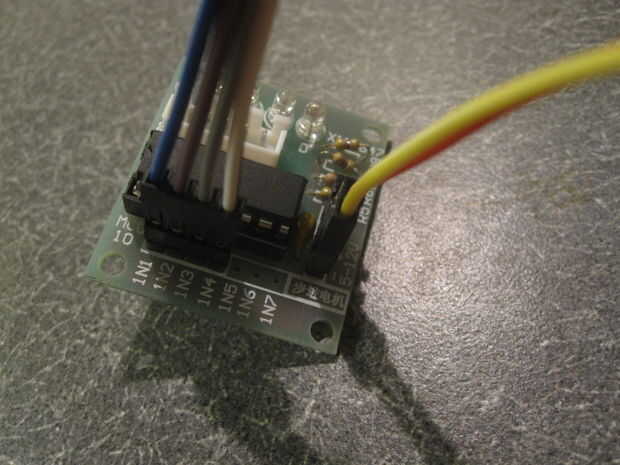

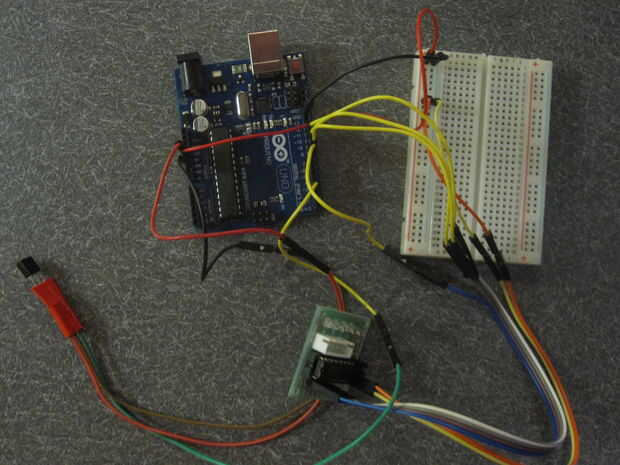

3.cable deControlador de Motor de paso - el circuito controlador de motor de paso.
1N1 - 8 Digital
1N2 - Digital 9
1N3 - Digital 10
1N4 - Digital 11
+ en el riel de 5V
-al carril de tierra

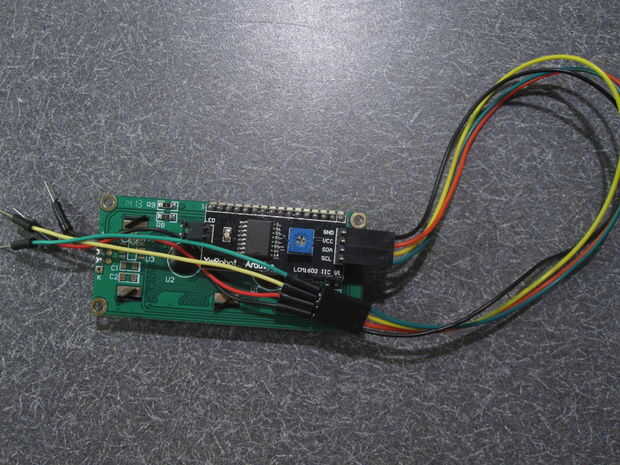

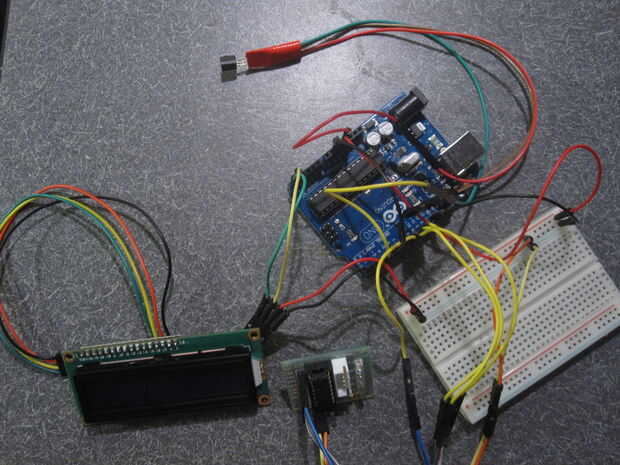

4. 16 x 2 LCD - conectar el LCD a tu Arduino. Nota: Si usas el incluido 4 x 1 hembra/hembra cable Asegúrese que los cables coinciden en ambos extremos.
VCC - carril de 5V
GND - GND carril (esto debería ser obvio)
SDA - analógico 4
SCL - analógica 5
5. Motor paso a paso - Conecte el motor de paso a su controlador. Simple.
