TEA5767 FM Radio Breakout Junta para Arduino (2 / 5 paso)

Paso 2: Vínculos entre el tablero de arranque y el módulo de soldadura

Luego de la soldadura de pequeños tramos de cable de núcleo sólido en su sitio, ambos lados de las roturas en las tiras.

Doble hacia adentro los extremos cortados para que cumplen los conectores del módulo. Recorte los extremos de tan sólo alcanzan el módulo. Realmente mi corte un poco corto (véase abajo) que hace cosas más difíciles.

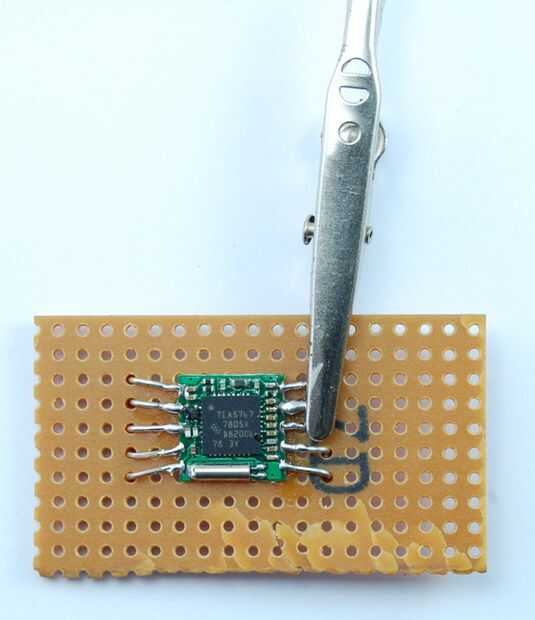

Antes de soldar los cables al módulo, coloque un clip de cocodrilo sobre la lleva a actuar como un disipador de calor, de lo contrario los conductores suelen desprenderse de las tiras por debajo.
