¿Team Pong (2 / 4 paso)

Paso 2: interfaz

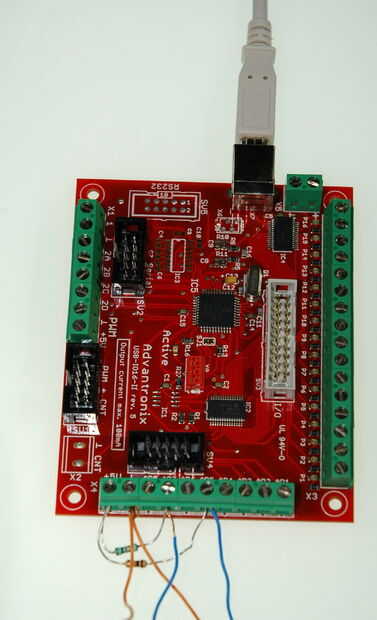

Necesitamos una interfaz que convierte la resistencia de los joysticks en un valor numérico en el software de computadora. En este caso una interfaz de adquisición de datos usb barato es usado, con, entre otros, ocho entradas analógicas (ADC). (sólo dos son necesarios para este proyecto)

Cualquier interfaz con dos entradas analógicas es conveniente. Éste fue seleccionado ya que incluye una agradable biblioteca de interfaz .NET, que lo hace fácil de implementar en el software de pong.

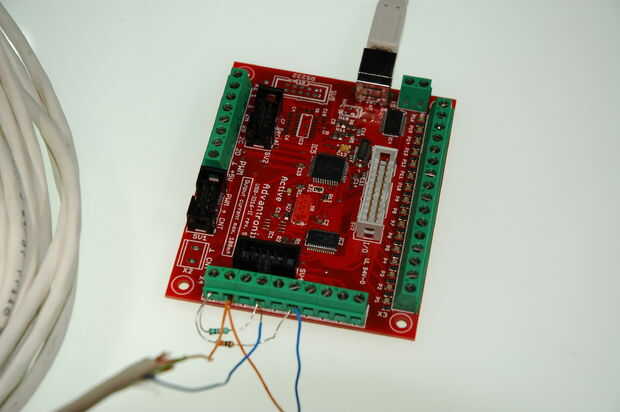

Las cadenas de joystick están conectadas sobre la analógica de entrada, con un resistor de pull-up a + 5V. Esto resulta en una relación cuadrática entre la resistencia y el voltaje del ADC. En el software esto se convierte en un cambio lineal en la velocidad del bat.
