Paso 2: Montaje de proyector minimalista
Así el proyector que utiliza es muy económico:
UNIC UC40 + proyector LCD - US PLUG negro http://www.gearbest.com/projector/pp_275984.html
Recientemente vi un instructivo sobre cómo hacer 3D impreso piezas aún más útiles y estables en las Asambleas: (gracias Adamgw)

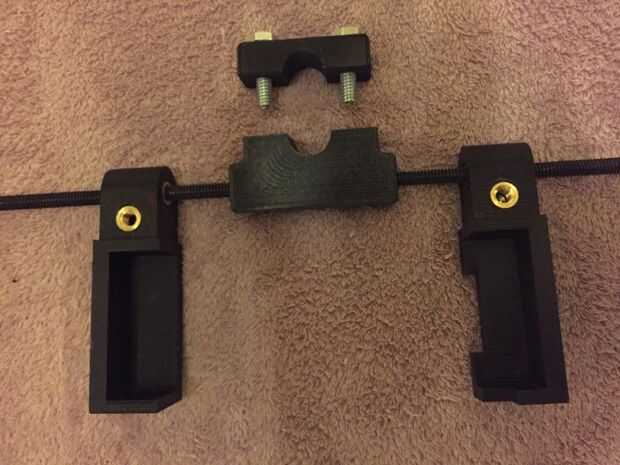

Así que imprimí partes simples que las esquinas de la unidad, asegurándose de que borra todo el cable y botón de acceso. La parte superior de cada pieza tiene 2 agujeros en cada dirección, lo suficientemente grande para aceptar estas piezas. (4 partes movibles por vértice)
http://www.McMaster.com/#93365a160/=12kyb5g

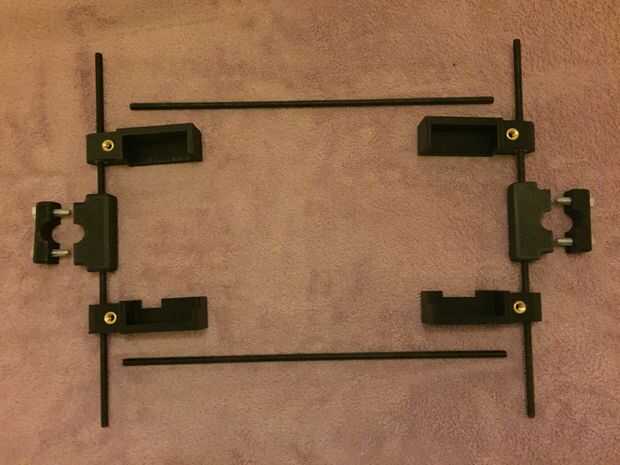

También, imprimir un soporte de dos piezas para la fijación a la cama (4 insertos por soporte). Pernos de 1/4-20 estándar para poner los dos juntos.
Correspondiente hilo de todos:
http://www.McMaster.com/#94210a003/=12kybix

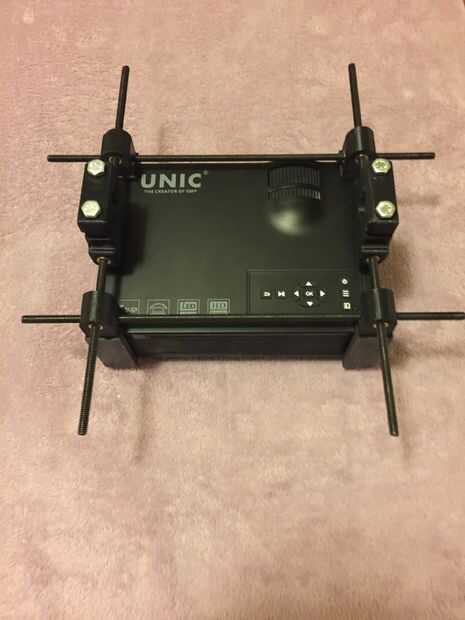

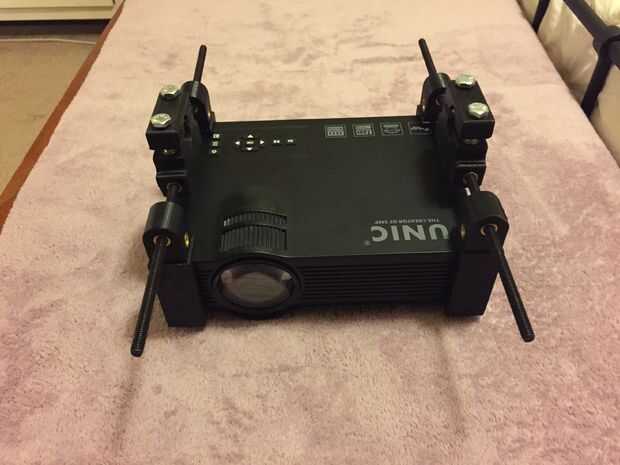

Realizar los lados primero y montar el proyector. (Asegúrese de que las porciones centro corren sobre el mismo punto entre las esquinas. No tiene que estar centrada para que funcione, pero es probablemente la mejor manera de ir.)

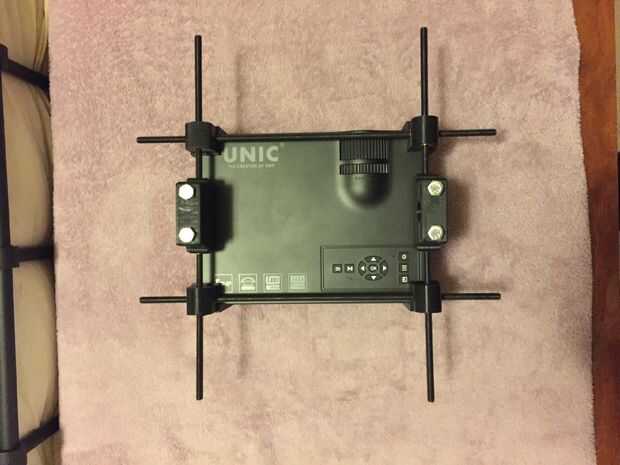

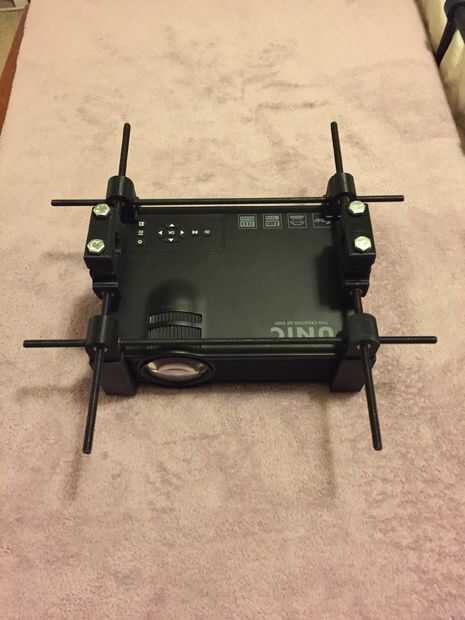

Poner el tornillo (va izquierda y derecha) para hacer la estructura completa rectangular del Monte.
No dude en cortar el hilo de todos una vez que usted ha caber todos juntos, he decidido no.
