Paso 5: El joypad

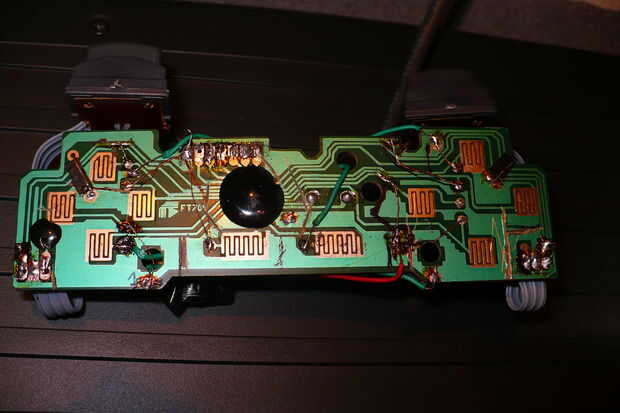

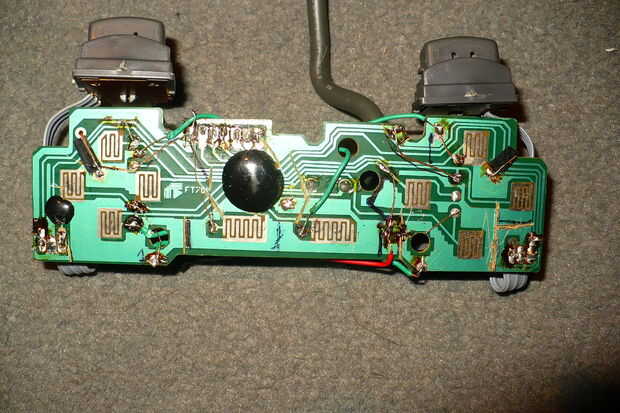

Abra el Joypad y observar la placa de circuito. Verás que el lugar donde los botones de empujan en el circuito es una plaza con muchas líneas finas. Cuando pulse un botón de goma debajo de prensas en este lugar y hace contacto entre las líneas finas a la izquierda y a la derecha. Así que lo que tienes que hacer es soldar un cable que hace contacto con las líneas finas a la izquierda y un cable que en contacto con las líneas finas de la derecha. Aquí es mi combinación de cables.
UP – 6-5 - Br-G
DOWN – 5-9 - B-O
LEFT – 5-7 - B-Y
RIGHT – 7-7 - Bl-Y
X – 5-5 - B-G
CIRCLE – 7-9 - Bl-O
TRIÁNGULO – 6 - 9 - Br-O
SQUARE – 5-6 - B-R
START – 6-6 - Br-R
SELECT – 7-6 - Bl-R
L1 – 7-5 - Bl-G
R1 – 6-7 - Br-Y

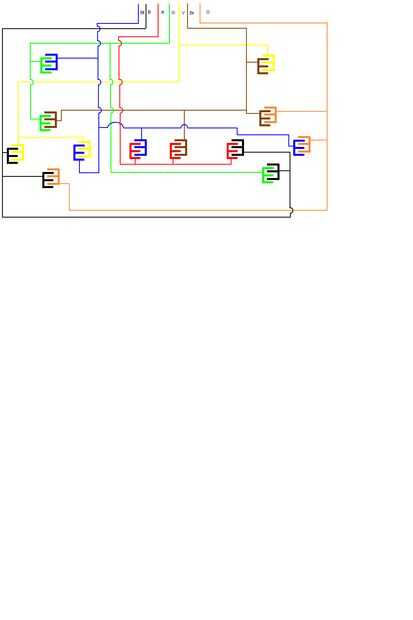

He puesto un esquema electrónico que se muestra cómo soldar los alambres porque en mis fotos no ves lo que sucede realmente.
Cuando los cables de soldadura trate de dejar la parte delantera lo más clara posible para que el caucho puede hacer un contacto completo con la placa de circuito.
