Teclado de bolsillo 555 (3 / 5 paso)

Paso 3: Colocación de componentes - planificación

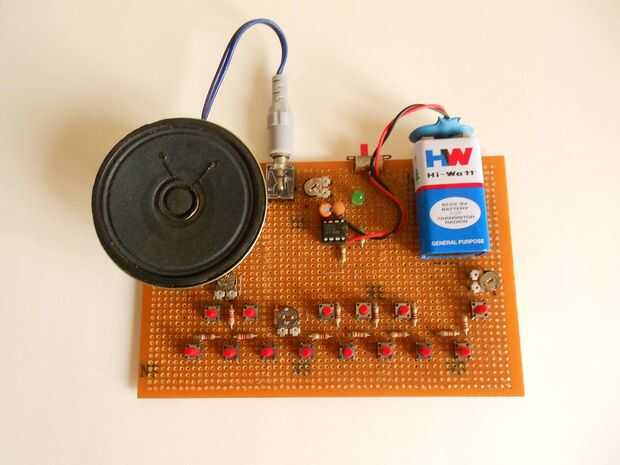

Como se puede ver, que i han utilizado un tablero grande, sólo para que puedo tener mi locutor y la batería en el tablero...

Además he puesto los interruptores con separación amplia, por lo sólo 1 botón debe conseguir empujar con mi dedo, no más...

Usted puede hacer su tablero quieras, basta para estar seguro que no has hecho ningún cambio en el circuito...

Puedes usar cualquier altavoz pequeño, cualquier zumbador...

o puedes utilizar el diseño de circuitos eagle y diseñar tu PCB yo
