Teclado de I2C (1 / 3 paso)

Paso 1: componentes

Componentes requeridos:

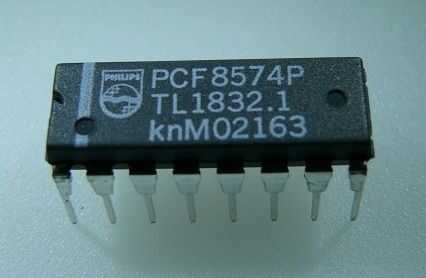

-1 chip PCF8574 I2C (remoto 8-bit I/O expansor para bus I2C) x
-1 x 4 x 4 teclado
resistencias de pull-up -2 x 2.2 kOhm
-1 x PIC18F4550 (u otro dispositivo maestro programable de I2C)

Componentes opcionales (depende de la salida):

-1 x chip PCF8574 I2C
-1 x 7 segmentos para la indicación
resistencia -7 x 330 Ohm
-1 x serial a usb dongle
