Paso 2: Haga un escudo medio para dar acceso a los pines de entrada-salida de Arduino
El escudo de Adafruit TFT cubre todas las clavijas de entrada / salidas en el Arduino Uno. Pero algunos de estos pines no se usan por la pantalla TFT, por lo que están disponibles para otras funciones de Arduino, como en este caso enviar señales a un zumbador o un altavoz.
Estas son las clavijas que no sirven por el escudo TFT: 2,3,5,6,7 digital; 0-5 analógicas y 4 digitales si el boceto no utiliza la tarjeta SD.
Para acceder a los pernos disponibles, hacer un escudo intermedio con un tablero de proto y directamente a través de encabezados femeninos para esos pins que son necesarios por la pantalla TFT. Utilizar encabezados hembra 90 grados de los pernos que están disponibles para otros fines.
(Nota: es el protector de pantalla táctil TFT que cubre los pines de I/O. Si se va a utilizar la versión no-protector de la pantalla TFT (ver http://www.adafruit.com/products/1770 ) no necesita un escudo intermedio - pero la versión del escudo es muy conveniente).

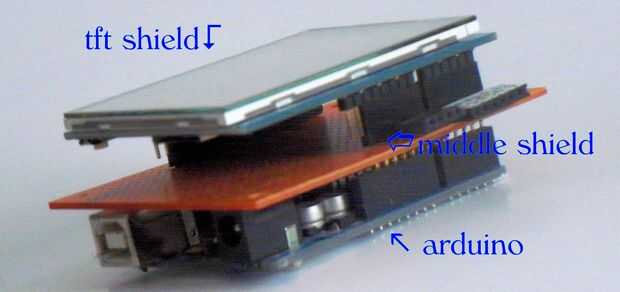

Asamblea
Es un poco difícil mantener los pines recta cuando dos escudos se ensamblan en el Arduino. Tenga cuidado en la aproximación de los escudos.
A continuación instale el zumbador piezo: Conecte un cable de la alarma en Arduino pin A0 y el otro cable en la tierra del Arduino.
