Paso 4: Instalación de cables no flexible, resistencias de 10k ohm y pulsadores

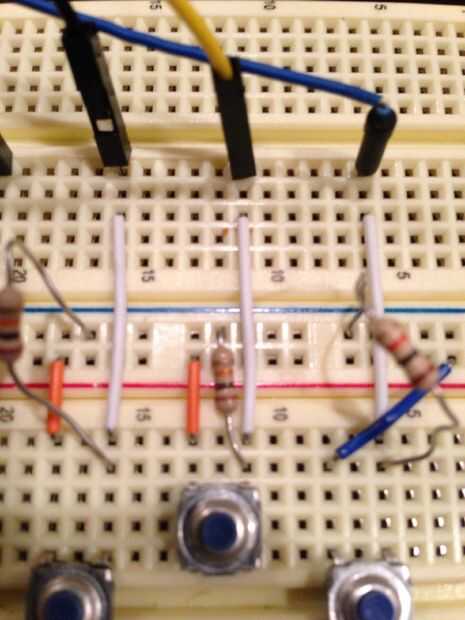

1. Conecte un extremo del alambre no bendy a misma fila que el cable de puente (ver imagen superior).
2. (ver cuadro 2 para la referencia): arreglar pulsadores como se muestra a continuación. Asegúrese de que cada botón es agujeros de dos protoboard espaciados apartes. Además, asegúrese de que cada botón de la nota aguda (vea la etiqueta de arriba) tiene sus dos clavijas más cercanas a la línea positiva estas en antes de conectar pulsadores de sharp-Nota 2 protoboard para que haya espacio (un agujero) en cada fila de un lado de la resistencia de 10k-ohm telecine a fijarse. También, asegúrese de que pulsadores están correctamente orientados. Las clavijas 1 y 3 o 2 y 4 son (un par) más cercana a la línea positiva. De lo contrario, si se gira 90 grados, los botones no funcionan.
3. Conecte el otro extremo del cable no flexible al otro lado del tablero 2. Asegúrese de que está en la misma fila que un lado de la tecla.
4. Conecte el otro cable no flexible en el otro extremo de la tecla. Asegúrese de que está en la misma fila que el pulsador. Conecte el otro extremo del cable a la línea positiva (línea roja).
5. Conecte un extremo del resistor de 10k-ohm desplegable en la misma fila que el pulsador y el otro extremo en la línea de tierra.
