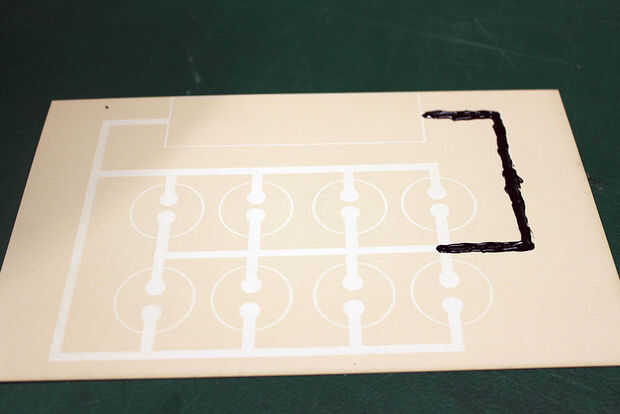

1. rastros de circuito de grabado del laser
El primer paso fue diseñar un circuito para pulsadores podrían utilizarse para accionar el circuito de drawdio. Hice un circuito muy simple que mantiene el circuito abierto hasta que el usuario presiona hacia abajo en un botón y completa el circuito. Dibujaba el circuito en Illustrator y luego utiliza el cortador del Laser para grabar el diseño en una pieza de tablero mate.

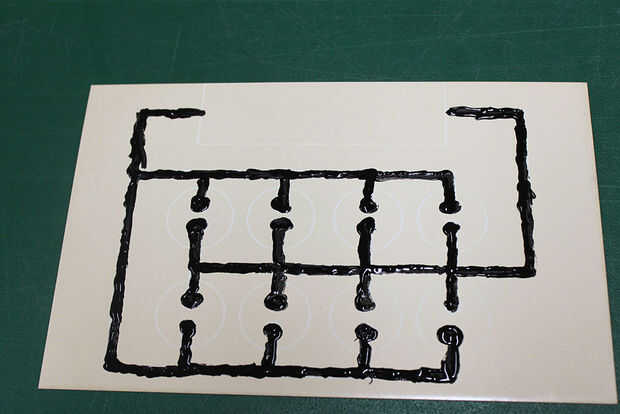

2. entintar el circuito
Utilizando a la guía de grabado, el siguiente paso es tomar la tinta conductora y seguir el rastro. Su bastante fácil con las guías de tinta hasta el circuito. Una vez la tinta hacia abajo, tienes que dejarla secar durante unos 30 minutos. Cuanto más se puede esperar, mejor que mejor, sobre todo si pones mucho la tinta hacia abajo.

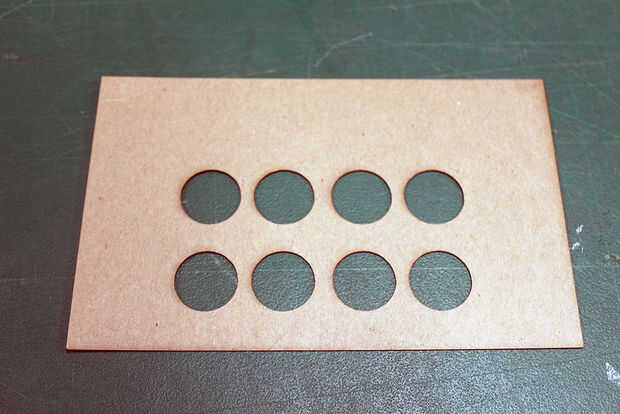

3. corte teclado
La siguiente parte para construir es el teclado que se utilizará para completar el circuito. Consta de 6 círculos grabados en un pedazo de cartón, estos se utilizarán como guías para fijar la tinta. También se corta a la dimensión exacta y el registro como la tarjeta de circuitos para que las teclas se alinean con los botones de circuito.

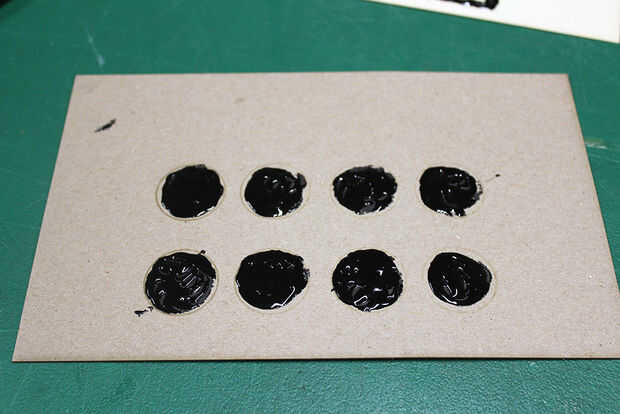

4. entintar el botóns
Después de cortar el teclado, puede la tinta hasta los círculos 6 botón y esperar que se sequen.

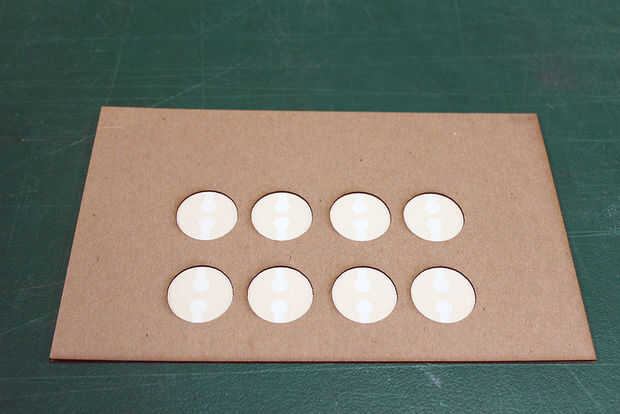

5. teclado tampón (opcional)
En mi primer diseño, diseño una capa intermedia al espacio off el teclado del circuito de modo que no fuera siempre encendido y haciendo ruido. Sin embargo, he encontrado esto que no sea necesario y el circuito no se completa hasta que la presión se aplica a los botones.

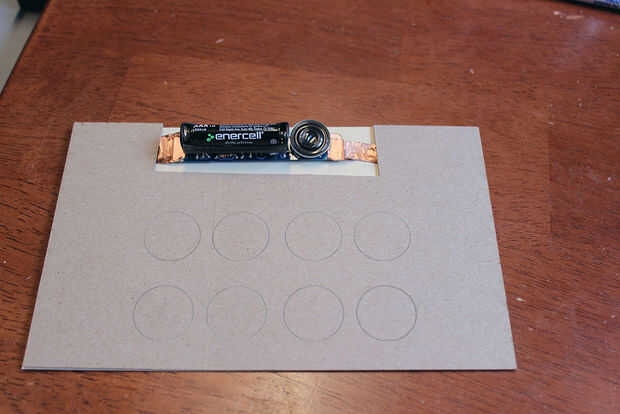

6. colocar el Drawdio
Este proyecto requiere que ya han construido un circuito de Drawdio, que normalmente se une a un lápiz. No necesariamente tienes que usar un circuito de Drawdio, pero ya tiene un temporizador 555 y altavoz incorporado, por lo que es un kit poco conveniente para hacer algo de ruido con. Me quite la placa de circuito desde el lápiz y afiance el tablero de Drawdio en la placa de circuito con cinta de cobre (que viene con el Drawdio Kit.

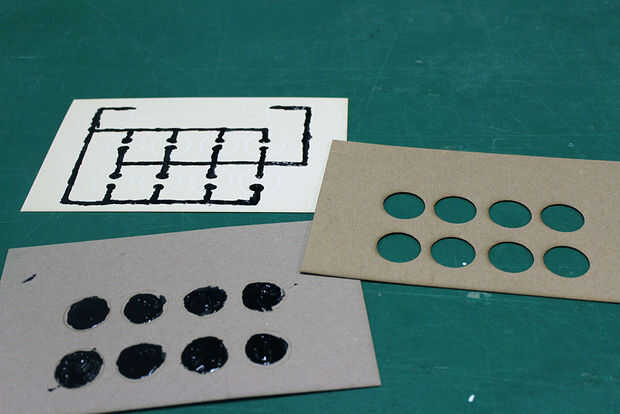

7. jugar!
Una vez que todo está conectado y montado, ahora estás listo para jugar su nuevo instrumento sonoros. Presione cada tecla, o presionan para obtener diferentes sonidos. ¡Que te diviertas!
Futuras modificaciones incluirá diferentes cantidades de tinta conductora conectado a cada botón para crear un efecto de teclado más realista, haciendo un mejor ensamble de teclado y haciendo un circuito dedicado usando papel, tinta conductora y unos pocos componentes para deshacerse del circuito Drawdio.
