Teclado MIDI sencillo Super - Super Simple teclado de MIDI

• 1 Atmega328p con el bootloader de Arduino
• 1 Zócalo de 28 patas
• 1 Cristal 16Mhz
• 2 Capacitores de 22 pF
• 2 Capacitores de 10 uF
• 1 condensador 0.1 uF
• 1 Regulador 7805
• 1 conector de alimentación hembra para placa
• 1 Conector DIN 5 (MIDI) hembra para placa
• 6 pines macho 90°
• 1 switch inversor simple (SPDT) para placa (o 3 pines macho verticales y las Naciones Unidas el puente)
• 16 pulsadores para placa
• 1 resistencia 10k
• 1 220 ohmios de resistencia

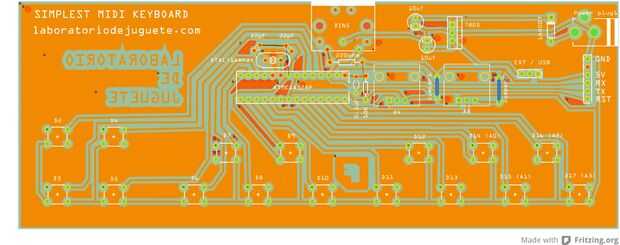

Circuito:

• Placa de cobre virgen (una capa) de 20 x 10 cm
• Cloruro férrico (250 cm3)
• Recipientes plásticos
• Aerosol de pintura en

Botones:

• 3 sobres de SUGRU blancos
• 3 sobres de SUGRU negros

------------------------------------------------------------------------------------------

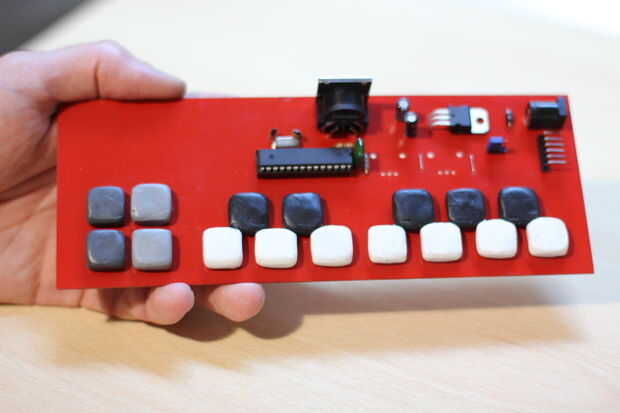

Durante esta muestra cómo construir un teclado MIDI 1 octava independiente Arduino. Necesitarás:

• 1 Atmega328p con Arduino bootloader
• 1 zócalo de 28 patas
• 1 cristal 16Mhz
• 2 condensadores 22 pF
• 2 condensadores de 10 uF
• 1 condensador 0.1 uF
• 1 regulador 7805
• 1 enchufe hembra para PCB
• 1 hembra DIN 5 (MIDI) conector para PCB
• cabezales de perno masculino 6 90 °
• 1 SPDT switch por PCB o un puente y 3 cabezales de perno masculino vertical
• 16 pulsadores
• resistencia de 10 1 k
• 1 resistencia de 220 ohm

Circuito:

• 1 una capa de cobre Junta (20 x 10 cm)
• Cloruro férrico (una botella pequeña)
• Envases de plástico
• Pintura en aerosol

Botones:

• 3 paquetes de SUGRU blanco
• 3 paquetes de SUGRU negro
