Teclado personalizado peligrosa Elite (1 / 4 paso)

Paso 1: Construir la pieza del circuito 1

Es necesario comenzar con:

  • 25 x Interruptores táctiles
  • 25 x AdaFruit 5 mm NeoPixels
  • Placa perforada

Cortar 6 trozos de placa de circuito:

  • 1 @ agujeros 6 pistas x 21
  • 3 @ 6 x 29
  • 2 @ 6 x 37

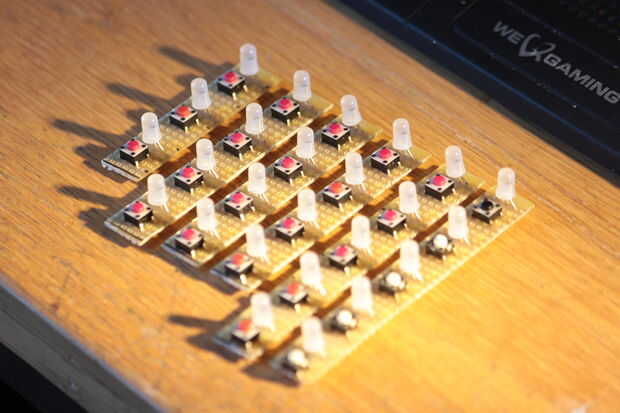

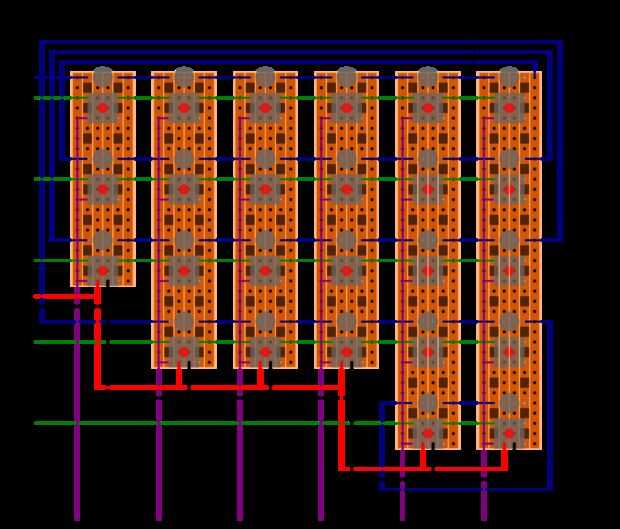

Primero coloca todos los botones y LED en lugar y soldado en (piernas van en los orificios de solver en el diagrama). Después de usé una herramienta de última hora de la pista para eliminar las pistas para evitar cortocircuitos/mal conexiones etc. (las cajas naranja oscuras en el diagrama).
