Paso 2: Imprimir el cuadro - conectar las partes

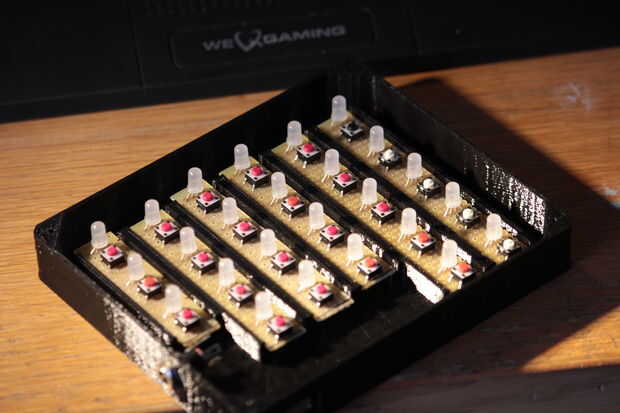

Luego imprimí el DST caso por lo que pude comprobar el mobiliario de las salas acaba de hacer. También permite ser utilizado como una plantilla mientras se suelda como muy poco obtiene soldado desde la parte inferior.
Primero la soldadura de los cables de alimentación - va a ser difícil a éstos una vez que el resto se suelda la soldadura. «Superficie» montara los en la parte inferior de la Junta en lugar de ir a través de los agujeros.
El siguiente es un proceso de monotonía por desgracia! He aplicado algunas soldadura a los datos de entrada y salida de pines de los LEDs y también el las piernas de la fila de los botones - esto es en el lado de la pista no. Algunos cables de un solo núcleo a rayas y soldamos un extremo a los datos hacia fuera pierna del primer LED. I en los datos del siguiente LED se inclinó sobre el alambre, cortar a la longitud y luego la soldamos hacia abajo. Me repepated esto para todos los LEDs (excepto las salidas de datos de los últimos LEDs como se deben conectar a los datos en la siguiente línea). Repetí el mismo proceso exacto para los pernos de la fila de botones. Las piernas a ambos lados están conectadas por lo que puede ser utilizado como un 'puente' que conecta un switch a otro.
Las piernas de la columna de los interruptores necesitadas algunos pensaban extra. Sin ningún aislamiento corto hacia fuera en los otros cables que acaba de instalar. Desnudó algunos cable multinúcleo y utilizando sus filamentos finos para conectar a los botones de las patas de la columna, piezas cortas del aislamiento de núcleos solo para cubrir donde cruza otros cables pelados.
Finalmente corrí algunos cables más largos para cada una de las filas, columnas y entrada de datos del primer LED listo para la conexión a la A-Star32u.
