Teclado programable (2 / 10 paso)

Paso 2: configuración

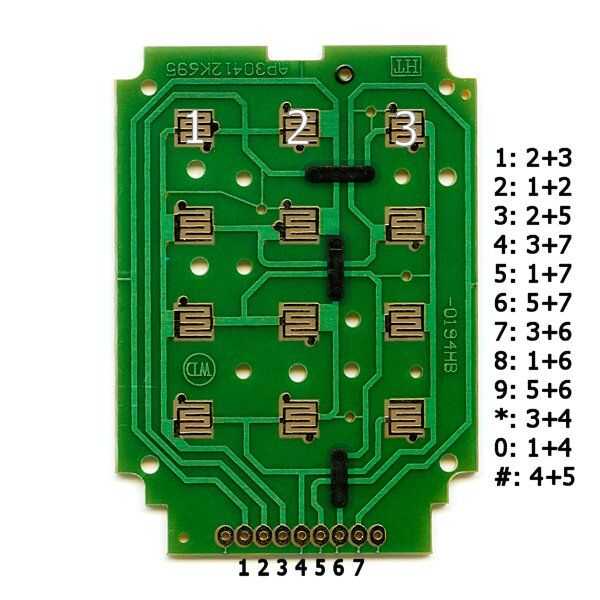

Para empezar, miré las fotos del teclado en la Página Web de Sparkfun, específicamente el cuadro con los botones de quitar.  Esto me permitió trazar las pistas y averiguar que pin corresponde a que fila o columna del teclado.  Después de hacer esto, cargué el bosquejo de teclado de ejemplo desde la Web de Arduino (aquí).  He cargado este código como base y utilizado para asegurarse de que todos los pernos fueron asignados correctamente usando la terminal serie para confirmar.

Una vez descubrí que pin era que asigné a cada uno a un pin del Arduino.
Teclado---Arduino
1---9
2---8
3---7
4---6
5---5
6---4
7---3
