Teclado programable (3 / 10 paso)

Paso 3: Conectar el teclado al Arduino

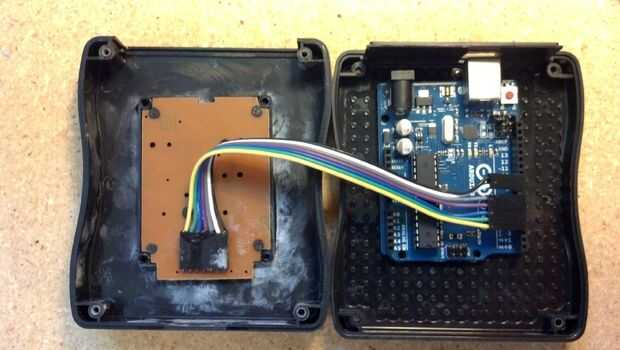

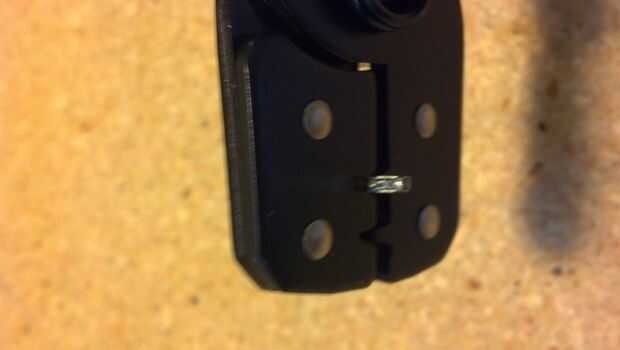

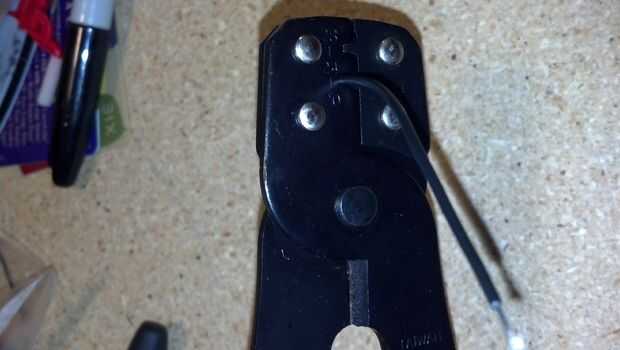

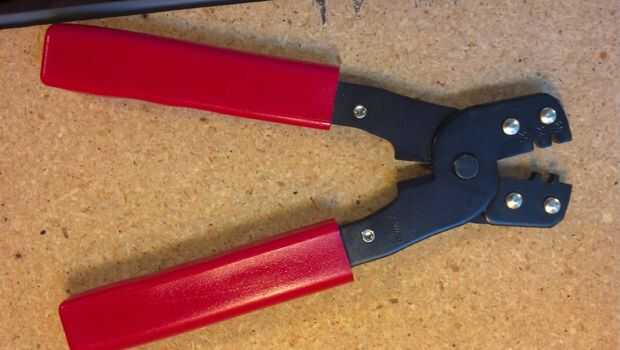

he utilizado un cable de cinta para conectar el teclado al Arduino.  Usted podría conseguir uno que ya tiene algunos encabezados masculinos en ellos, pero hice mi propia.  Usé lo que creo que se llaman 'Dupont' pin headers y viviendas que recibí de eBay.  Conectados todos los 7 cables en ambos lados y alineados en la cubierta.  Usé uno 7 vivienda de pin para el lado del teclado y pin 5 y 2 perno en el lado de Arduino para que yo pude saltar la brecha entre las cabeceras en el tablero de Uno.

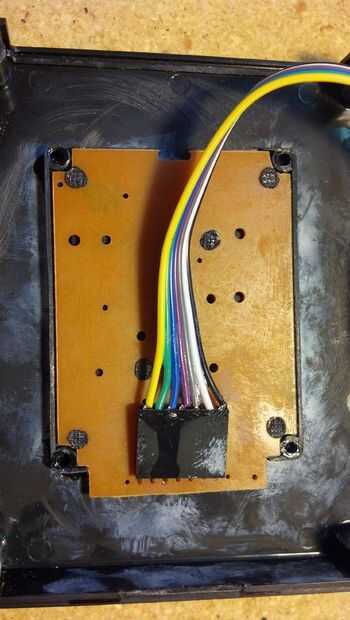

Antes de soldar los pines en el teclado, había doblado les a un ángulo de 90 grados por lo que encajaría mejor en el caso.  Y asegúrese de que escoge los pines correctos desde el teclado para poner en el pin 5 y 2 cabezales de perno para el Arduino, pero si pones los que mal, es bastante fácil de ajustar el código de Arduino para compensar.
