Paso 2: Protoboard lo!

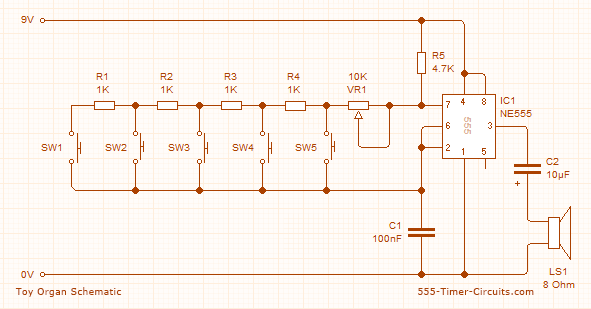

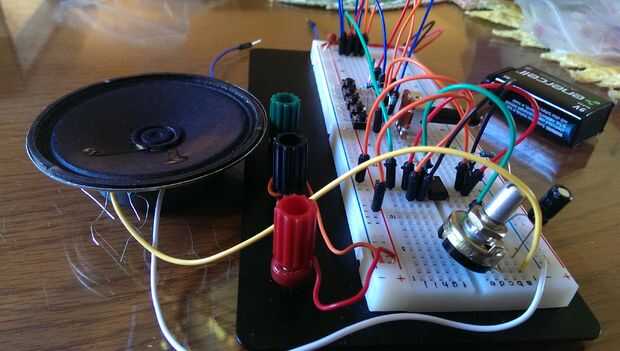

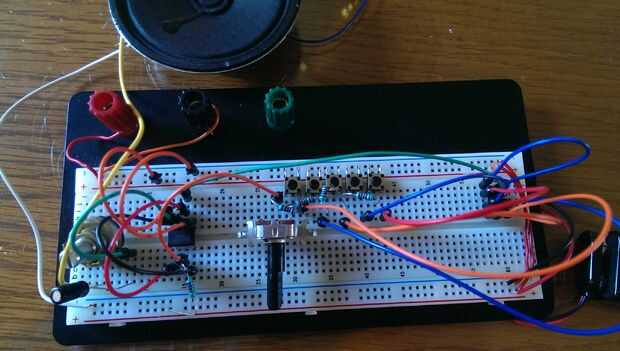

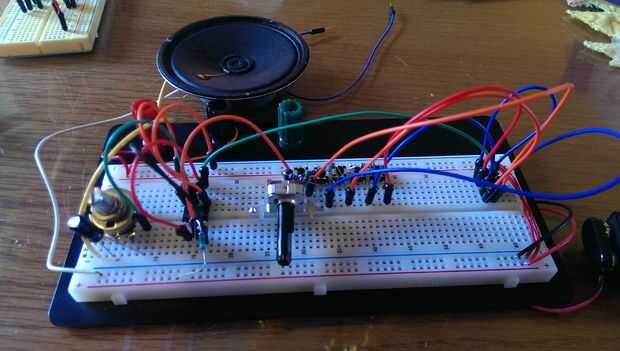

Una vez que todas las piezas están a la mano, es hora de ponerlos en un protoboard. Aquí hay un enlace a esquema. También he subido desde la web original, 555-timer-circuits.com. Si usted es nuevo a esquemas, no tengas miedo es bastante fácil después de que usted Aprenda lo que cada componente es representado por. Wikipedia es una gran fuente para ello. He adjuntado fotos de mi aplicación de protoboard, así como un video del circuito de trabajo.
No vamos a crear el circuito exacto en el esquema por favor tome nota de estos cambios que hice:
-He cambiado las resistencias de 1 k a 2,2 resistencias de k para la producción de nota media un poco más preciso (vamos a aprender más sobre esto abajo).
-Sustituye el potenciómetro de 10 k con potenciómetro 100 k (para un más extremo de pitch).
-Añadido potenciómetro 10 k entre el altavoz de pin 3 y la 8 ohm (funciona como un control de volumen).
-Añadido 9 botón en serie con los que en el esquema. (Solo seguir el patrón de una interruptor táctil conectada a un resistor). Sin embargo, no te preocupes acerca de esto hasta que se suelde el perfboard. Para la placa, solo tratar de añadir 4 o 5 botones.
-Añadido un indicador LED del ferrocarril de 9v, conectado a la resistencia de 330 ohm que va finalmente a tierra. (el valor de la resistencia realmente debe ser 450 ohm, pero 330 ohm es suficiente para nuestros propósitos).
-También como un paso opcional, añadí dos vías interruptor entre el primer botón táctil y el potenciómetro (que actúa como una nota sostenida).
Tenga en cuenta:
Puede ser útil mantener este circuito en el protoboard para cuando usted la versión final de la soldadura. Sería bueno tener un circuito de trabajo para utilizar como referencia. Así que no lo tome aparte hasta que se termine la soldadura! (A menos que estés corto de componentes).
El circuito básicamente establece el temporizador 555 en modo donde salidas una onda cuadrada con una frecuencia basada en el voltaje en uno de sus pines. Cuando se pulsa un botón táctil, agrega los valores anteriores de resistencia (ya que están en serie) para hacer un cambio de la resistencia que queremos ser igual a la mitad-paso (en términos de teoría de la música) entre cada botón. En este circuito, menor será la resistencia cuanto mayor sea la frecuencia producida.
Descargo de responsabilidad: Si usted mira esta tabla . Verás que la diferencia entre la frecuencia y la nota musical producida es mayor que la nota es mayor. Por lo tanto, este sintetizador no tiene mitad exacta-pasos entre cada botón. Pero al ajustar el potenciómetro de pitch bend se puede lograr algo de cerca.
Este sistema de tensión de base es bastante eficaz para este sintetizador; sin embargo, éstos son los inconvenientes:
-la frecuencia de cambios de cada nota base de la batería.
-utilizando la perilla de "pitch-bend" (pote de 100 k) cambia la frecuencia que se necesita para cada paso. Así que usando cambia notas extraño. Sin embargo, usted encontrará que hay una zona de acción donde la mayoría de los botones produce aproximadamente medio tono arriba/abajo de la anterior.
-utilizando la perilla de volumen (pote de 10 k) dobla la frecuencia de cada nota, ya que la caída de voltaje en el altavoz.
-Obliga a sintetizador que monofónicos (producir solamente una nota). Mientras que esto no es enteramente culpa del sistema de tensión, es una realidad de este circuito. Sin embargo, esto puede ser un sonido deseado para algunos y puede producir efectos.
Reto para aficionados más avanzados:
Para los más experimentados desafío a solucionar estos problemas y sus soluciones de correos en los comentarios. (Tal vez usar un regulador de voltaje? o resistencias variables?)
Una vez que usted tienen esta cir cuit en la protoboard, y tener al menos una comprensión aproximada de qué sucede detrás de este circuito, podemos poner esto en algunos perfboard!
