Paso 4: Tiempo de soldadura!

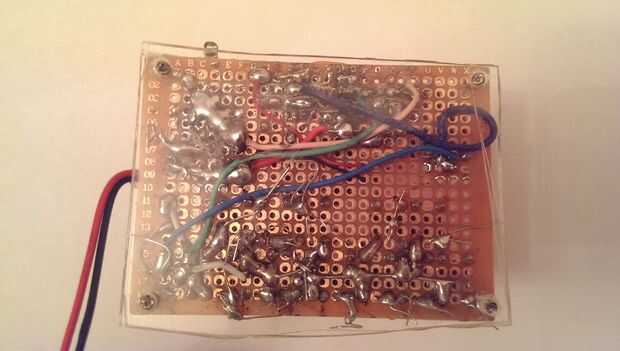

Después de encontrar el diseño perf perfect, puede empezar por todo lo que usted está absolutamente positiva en la placa de soldadura. Para desoldar no es tan divertido así que asegúrese de que usted trate de hacer las cosas bien la primera o segunda vez. He adjuntado una foto de mi trabajo de soldadura, pero no se ve muy bonita ya que nunca tomé el tiempo para tocar. No entraré sobre qué hacer con cada componente al soldar ya que su diseño puede ser diferente a la mía, y que llevaría para siempre. Sin embargo, te diré algunos tips que he aprendido de soldadura:
-Mantenga su implementación protoboard cerca mientras se suelda para que tengas una referencia que no sea el esquema a utilizar.
-Al soldar un componente con más de un cable (o pin), para asegurar que se suelda firmemente a la perfboard, soldar un cable (o pin) en la placa primero. Entonces comprobar si el componente es recto, si el calor no entonces el plomo y ajuste hasta que quede. Esta técnica es mucho más eficaz que la soldadura en un circuito integrado de 8 pines todo (como el 555), a continuación, aprender que no es en el perfboard recta.
-Haz un desoldador. Estas son opcionales, pero altamente recomendable. Son buenos para la recuperación de piezas de electrónica y la fijación de grandes contratiempos en sus proyectos.
-Utilizar cables largos de la resistencia para hacer las conexiones. Es mucho más eficiente que usando toneladas de cables.
-Utilizar un montón de pegamento caliente para que su circuito es permanente y mantener la resistencia lleva tocando otras superficies conductoras/componentes.
-Utilice un cuchillo del exacto (o cualquier cuchillo) para solucionar problemas de cortocircuitos. Siempre pase un cuchillo entre las conexiones sospechosas que pueden ser emocionante, raspe cualquier exceso del metal que puede ser junto a ellos.
-Recuerde que los condensadores electrolíticos tienen un negativo y un positivo, mientras que la cerámica no.
-Trate de no tocar la punta.
Asegúrese de las adiciones que he hecho para el esquema de la mente! Consulte paso 2 para recordatorios.
