-Mando de guitar Hero
-Arduino
-Leds RGB + resistencias necesarias
-5 x 10 resistores de k (de botones)
-cables y protoboard

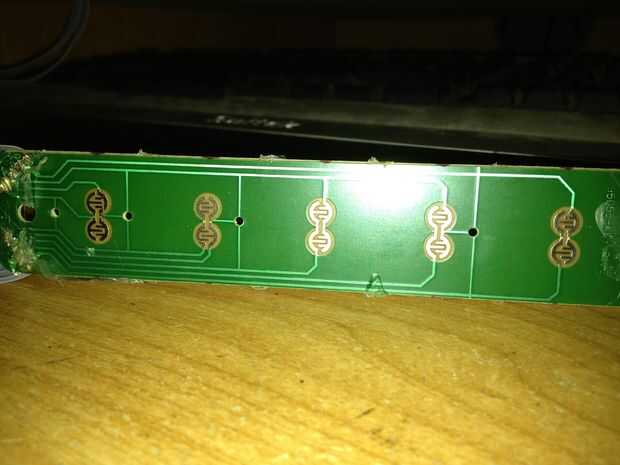

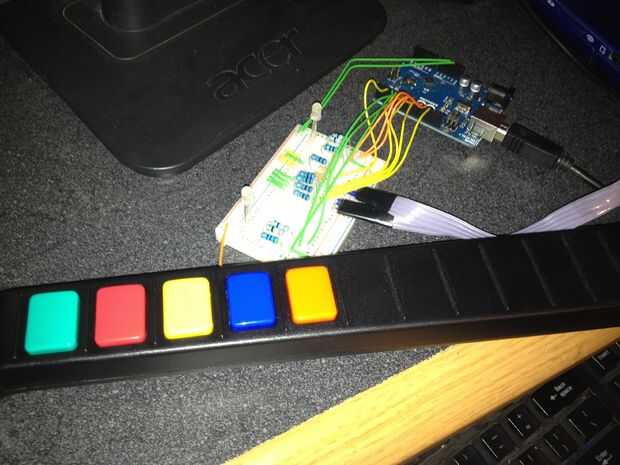

Decidí finalmente utilizar a algunos de mi antiguo mando de guitar hero. Después desgarraron el controlador, retirar el pcb desde el cuello, había soldado en algunos nuevos extremos de los alambres para el cable de cinta y comenzó enganche hasta mi protoboard.
Si usted necesita ayuda con conectar botones, consulte arduino.cc/it/Tutorial/Button

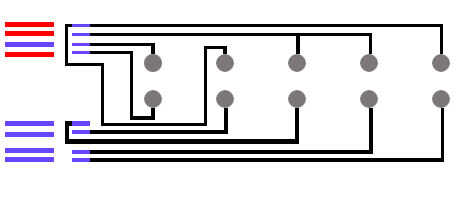

Lo sentimos por el trabajo de cableado desordenado, pero los pcb cuadro / cableado diagrama debería ser suficiente para empezar.
(Imagen de PCB)
Rojo = 5v
Azul = pins digitales
