Paso 3: Diseño en 2D y 3D

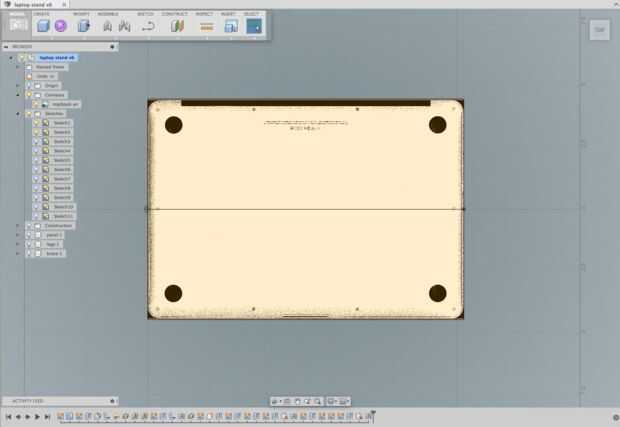

Primero trajo el escaneo de la computadora portátil en fusión 360 como un lienzo atado. Después de haber medido la longitud de la computadora portátil, pude ampliar el lienzo al tamaño correcto. Puesto que el objeto es un rectángulo, es fácil de medir y crear manualmente en 3D, pero quería llegar a las esquinas fileteadas para emparejar en la base de madera, así que la imagen de fondo ha ayudado mucho.
Yo uso fusión 360 casi exclusivamente para proyectos de diseño de mobiliario y producto ahora. De tiendas estable, rápido, todo en la nube, montaje mecánico y herramientas paramétricas, y la nueva versión es gratuita por tiempo indefinido! Inicie el producto como una prueba gratuita de 30 días, entonces cuando tu prueba seleccionar "Inicio" como el tipo de licencia y no pagas un centavo hasta que se convierten en su propia empresa y ganar mucho dinero con él.
Es importante siempre controlar el espesor del material de panel que pretende enchufables. En este caso, es en realidad la 3/4" madera contrachapada. 72" de espesor, por lo que los objetos en el modelo están diseñados por consiguiente.
Mi flujo de trabajo para este tipo de cosas es algo como esto:

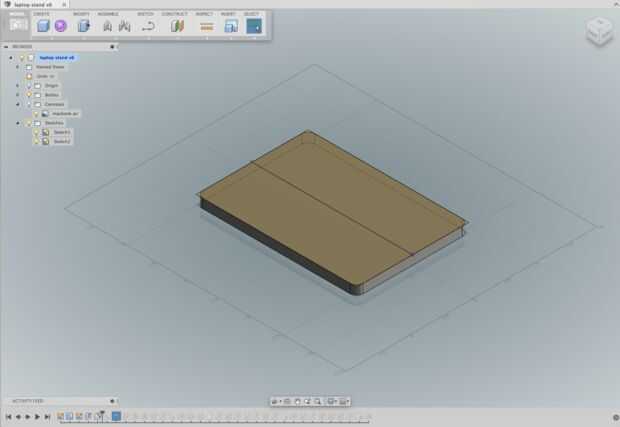

Primero, hacer la forma general de las cosas más importantes sin ningún detalle. En este caso empecé el simple panel rectangular con esquinas fileteadas.

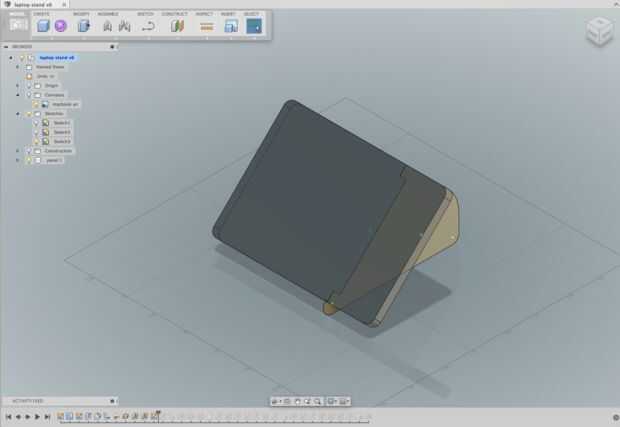

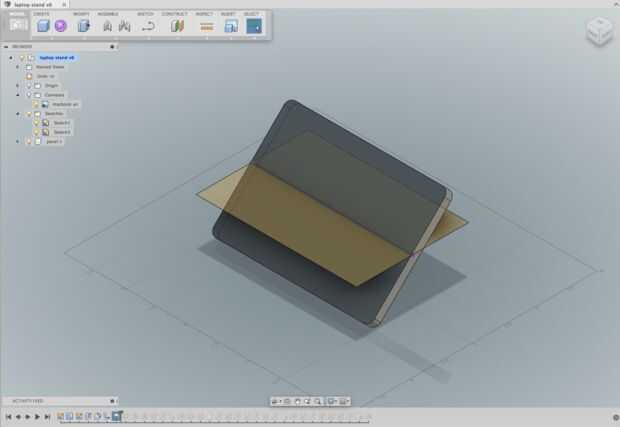

Segundo, bajar en la jerarquía de la la estructura y obtener las formas básicas de esas partes se elaboraron. Con este proyecto hice una de las patas y había reflejado a lo largo del eje central del modelo.

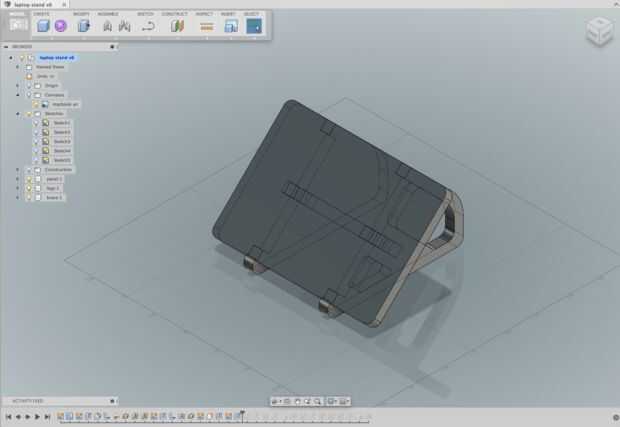

Tercera, trabajo las intersecciones entre los componentes. Esto es donde averiguar lo que cada parte se forma como y cómo se une con el todo. En este paso, es realmente importante pensar en cómo vas a poner la pieza acabada juntos - si usted no tiene cuidado, usted terminará con lengüetas y ranuras ajuste juntos de una manera imposible en la vida real. Este es también el paso en asegurar que la estructura del objeto será rígida cuando es construido.

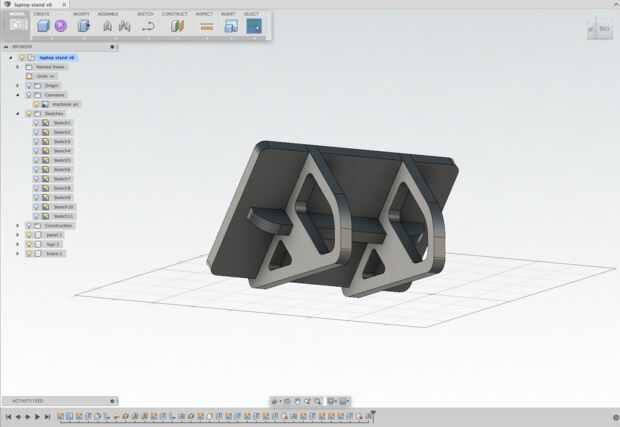

Cuarto, añadir todos los detalles de acabado tales como cortes, filetes, etc..

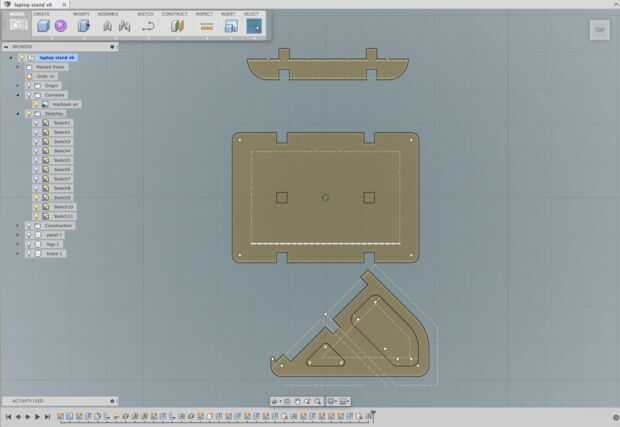

Una vez hecho el modelo 3D, crea un nuevo sketch de cada cara de la parte en la fusión y había proyectado al plano horizontal para el uso en una plantilla impresa.
