Técnicas de dibujo y dibujo. (5 / 7 paso)

Paso 5: Diseño Formal

a la idea de un objeto desde un lado, frente o vista superior necesita un marco de referencia. Suministro de TTO hay algunas reglas que puedes seguir que en general se entenderá por cualquier Ingeniero entrenado para leer formato de planos de ingeniería.

1. Existen 2 estándares en el mundo de los E.e.u.u. y la mayoría de Europa. (por supuesto).

Primera proyección de ángulo es el estándar ISO y se utiliza principalmente en Europa. El objeto 3D se proyecta en el espacio "papel" 2D como si estás buscando en una radiografía del objeto: la vista superior es la vista frontal, la visión derecha está a la izquierda de la vista frontal.

Tercera proyección del ángulo se utiliza sobre todo en el Estados Unidos y Canadá, donde es el sistema de proyección por defecto según British Standard BS 8888 y ASME estándar ASME Y14.3M, la vista a la izquierda se coloca a la izquierda y la vista superior en la parte superior.

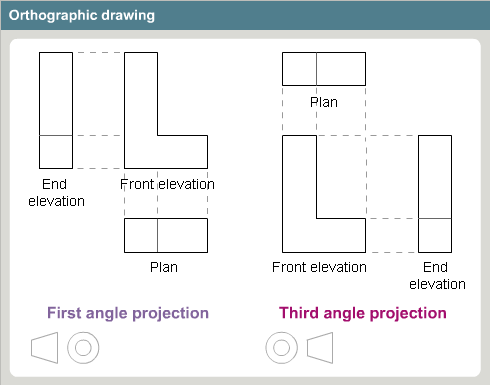

Imagen de ejemplo se abajo.

Este artículo de la wiki pone más carne en los huesos de las reglas formales de dibujos

http://en.wikipedia.org/wiki/Engineering_drawing#Standardization_and_disambiguation
