Paso 2: Uno paso a la vez...
A partir...
Un dibujo técnico es la hoja de ruta para su diseño.
Debe tener una leyenda caja con da alguna información básica como su título, revisión o plan número, propietario, notas especiales, etc..
Su dibujo puede tener un borde para definir el espacio plano y puede estar en cualquier papel de tamaño estándar.
Voy a hacer una frontera la anchura de mi regla y hacer un cuadro de leyenda que se rellene más adelante.
Esta es nuestra pizarra en blanco.
Ahora, hasta el negocio...

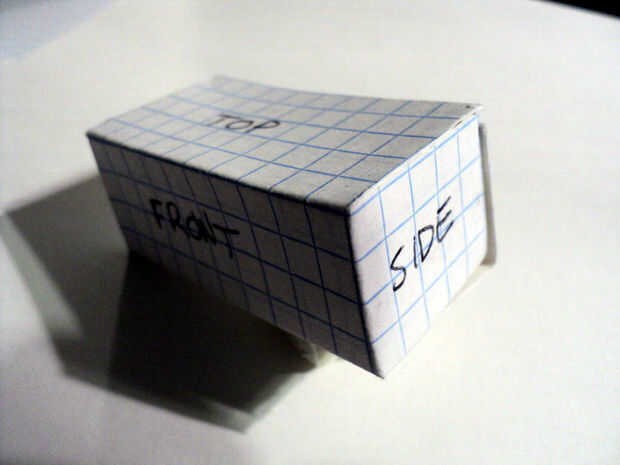

¿Usted puede visualizar algo en una caja de cristal? Sí, ese profesor dijo "algunas personas no pueden ver * t en el espacio" pero no recuerdo alguien fallar esa clase por lo que cualquier persona puede hacerlo.
Qué ves cuando ves una cara de la caja de cristal se llaman una vista. Esta es la vista frontal. Las proyecciones de Orthographic tomando lo que vemos en un objeto tridimensional 3 y luego poner eso en una hoja plana de papel.
Mirando hacia abajo en la parte superior es la vista superior de la vista o el plan y el lado es la vista lateral.

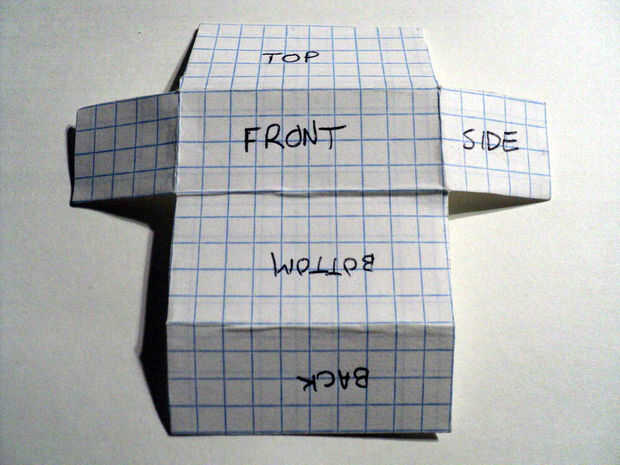

Ahora desplegar la caja de cristal con los bordes perfectamente conectados y alineados es la visión de conjunto.
El objeto puede ser orientado de cualquier manera, pero generalmente la vista más grande o mejor es la vista principal o frontal.
Nuestra caja de vidrio ha creado nuestros planos de referencia de las tres direcciones x, y y z ejes.
¿Ahora puedes ver por qué usted debería prestar atención en clase de geometría?
En este mundo ordenado, la mayoría de las líneas es paralela entre sí cuando son horizontales va de izquierda a derecha.
Si van hacia arriba y hacia abajo, son perpendiculares a las líneas horizontales y la formación de un perfecto 90 grados o ángulo recto donde se intersectan las líneas.
Ahora desplegar la caja de cristal con los bordes perfectamente conectados y alineados es la visión de conjunto.
Aviso cómo todas las líneas o aristas coinciden con los demás.
Podemos utilizar las guías rectas, escuadra y triángulos a todo.

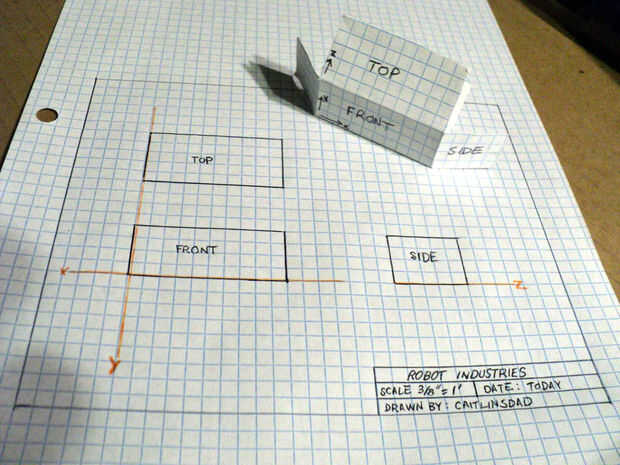

Transferir todas las mediciones exactamente desde el objeto a su papel y dibujar las vistas del objeto.
Ponemos un espacio entre la parte frontal, superior y vistas laterales para mayor claridad y dejar espacio para las anotaciones como las mediciones.
