Paso 4: Tamaño de por lo para arriba...
Ahora vamos a agregar dimensiones a este para que quien lee estos planes puede duplicar o sabe lo grande que es nuestro objeto.
Escala
Mirada a lo que se afirma en la leyenda para determinar lo que la escala del dibujo es tal y como vemos en el mapa. Esta es la medida proporcional 1 pulgada en el dibujo representa un pie, o lo que sea. Esta escala del plano nos dice 3/8 de pulgada o una caja en la cuadrícula representa un pie en la vida real. También se pueden ver algunos ratios como 1: 60. Lo que se mide de los planes es 1/60 del tamaño en la vida real. Allí es algunos común modelar relaciones de escala y realmente depende de lo que quieren montar en el papel. Por supuesto, tratando de encajar el edificio Empire State en una hoja normal de papel exigiría que se redujo mucho. Conozca sus medidas métricas que son fáciles de escala en lugar de tener que convertir a decimales o fraccionarios pulgadas/pies. Por cierto, se realizan medidas habituales de la puerta de Estados Unidos por los pies - pulgadas. Si usted está buscando una puerta amplia de 36 pulgadas, encontrar una puerta de tamaño de 3-0. Una puerta ancha de 32 pulgadas se expresa como un 2-8 puerta y así sucesivamente. No te me iniciado en medidas de tubo...
Hay un estilo todo a hacer líneas de dimensión pero la esencia es poner hacia fuera o del grupo para que no sean confusas identificar correctamente lo que es una dimensión de. Escribir los números como si estaba leyendo ellos cabeza busca en números significado del lado de números se escribirán hacia los lados.
Rotulación a mano da cada personaje algún personaje pero vuelve a ser limpia y concisa al igual que aprendiste a escribir en el jardín de la infancia. Practicar y desarrollar tu propio estilo o fuente. Si vas a la escuela de medicina, deben tener un curso de cómo escribir ilegible.
Usted notará que también hay una amplia gama de estilos para puntas de flechas y símbolos de la bala.
El siguiente objeto dibujado es un poco más complicado. Realmente sólo se basa en los conceptos básicos. Tienes un montón de tipos primitivos (formas básicas u objetos como cubos, esferas, rectángulos, solids.etc...) que están apilados o conectados entre sí. Sólo significa más puntos para medir o transferencia.

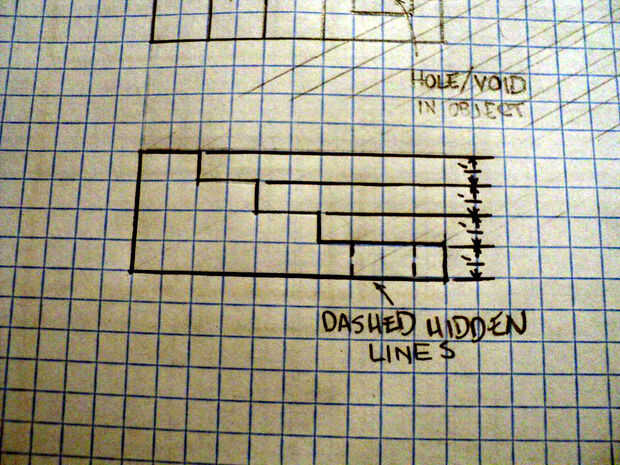

Tenga en cuenta que las líneas ocultas son dibujadas con una línea punteada para que sea "invisible" o no vistas ante el objeto.
Dimensionamiento de líneas puede complicarse un poco más pero veo cómo se agrupan por su claridad y estilo.
