Paso 4: Establecer algunos componentes.
Ya que mi grupo va a tomar turnos en la estación de soldadura haremos varios componentes a la vez. Por su cuenta tal vez prefiera agregar individualmente:

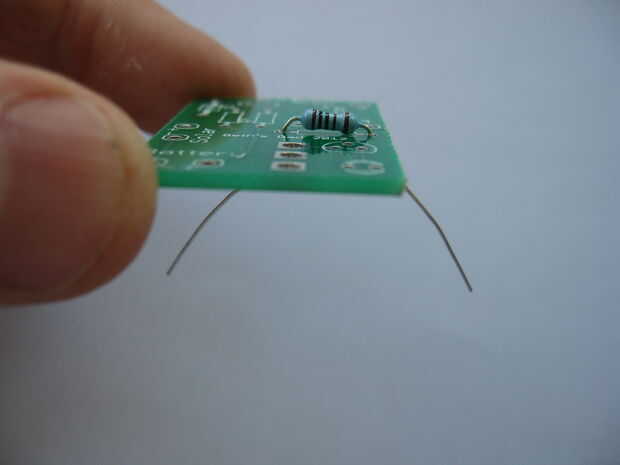

Las resistencias son más fácil y pueden ir en primera, o forma redonda. Doblar las piernas hacia fuera un poco para mantenerlos. No estoy usando el resistor de 22K a tierra pero si se incluye entonces la luz se enciende en niveles ligeramente superiores de luz.

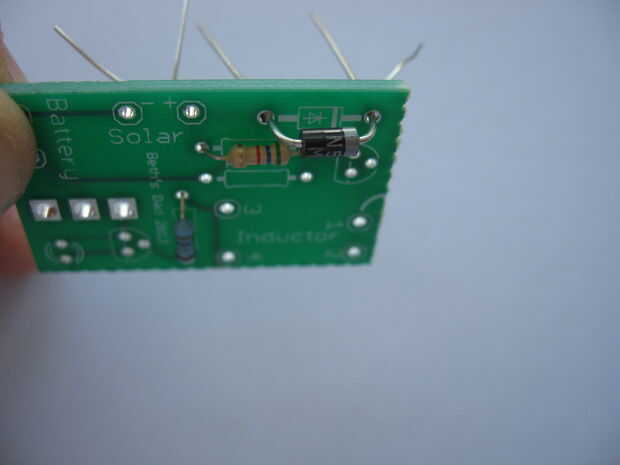

El diodo es igualmente fácil pero tiene que ir con la raya al final que se muestra en el tablero.

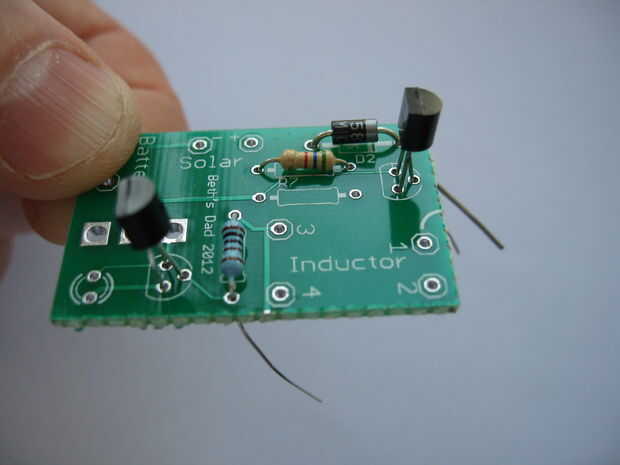

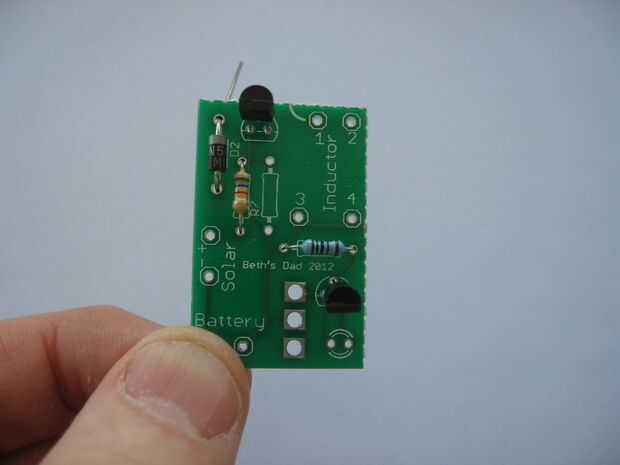

A continuación añadir los dos transistores. El PNP (marcado 3906) va a la parte superior izquierda y el NPN (marcado 3904) va en la parte inferior derecha. Asegúrese de que el caso circunda la misma manera como se indica en el tablero (borde plano hacia abajo).

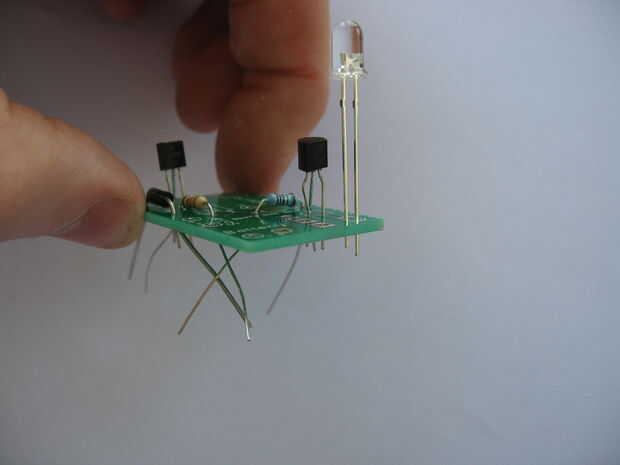

Por último para este paso, agregue el LED. Puede dejar longitud de plomo tan poco o tanto como desee pero el cable más largo (positivo / lado de ánodo) va más cercano el borde derecho del tablero. Yo estaba esperando que se marcará en las juntas pero no salió. Está en la versión actual.

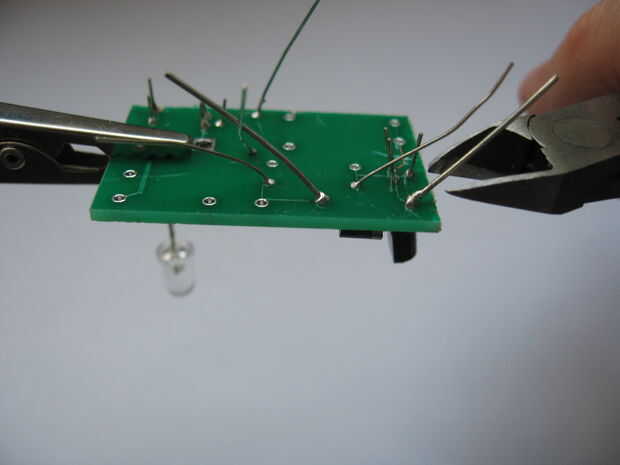

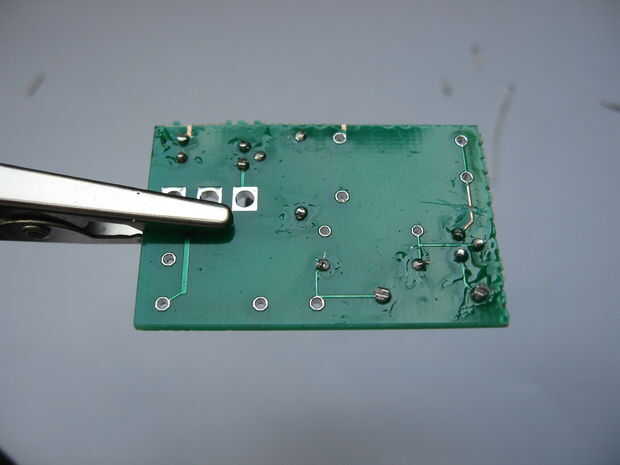

Ahora, para cada componente, cuidadosamente soldar los cables a la parte inferior de la Junta y clip de cerca con cortadores laterales.
* A lo largo de este ' ible, los cuadros del tablero son de mi primera junta "prueba de concepto" que había una falta de pista (larga historia) y carecía del condensador de 1 nf. El diseño final aparece en un paso posterior, es muy similar pero no he hecho tenido ellos fab'ed todavía.
