Paso 5: El transformador Toroidal

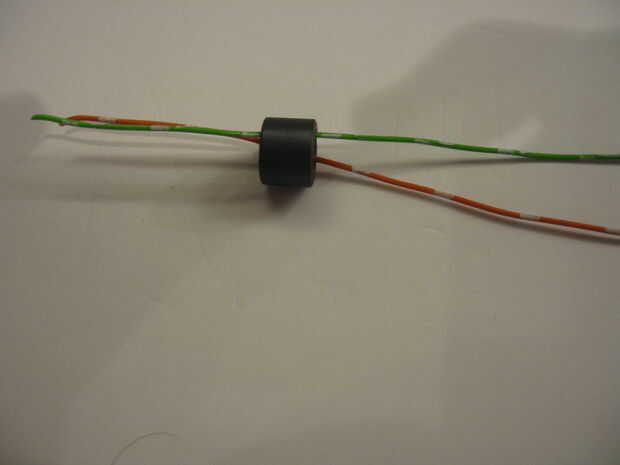

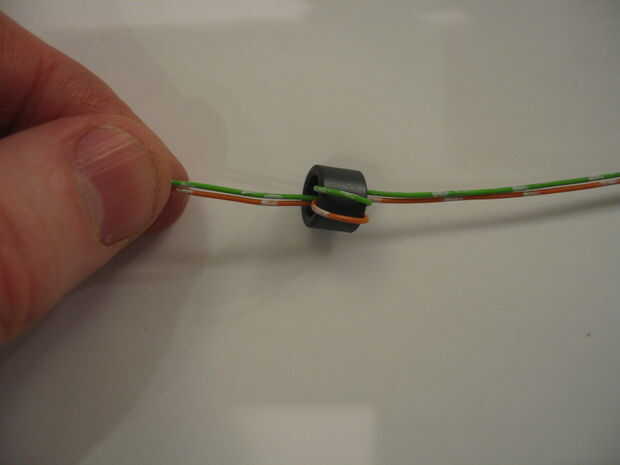

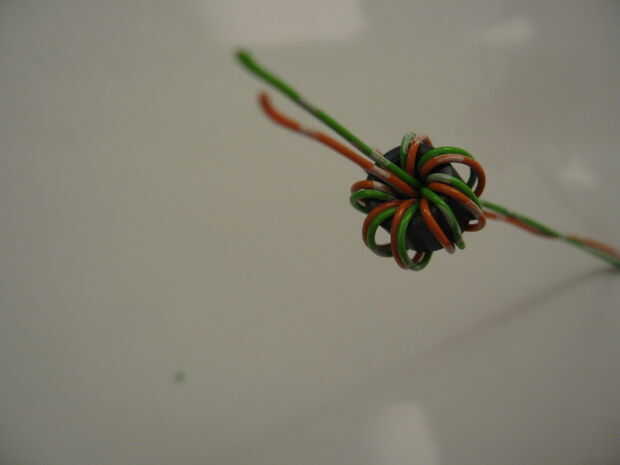

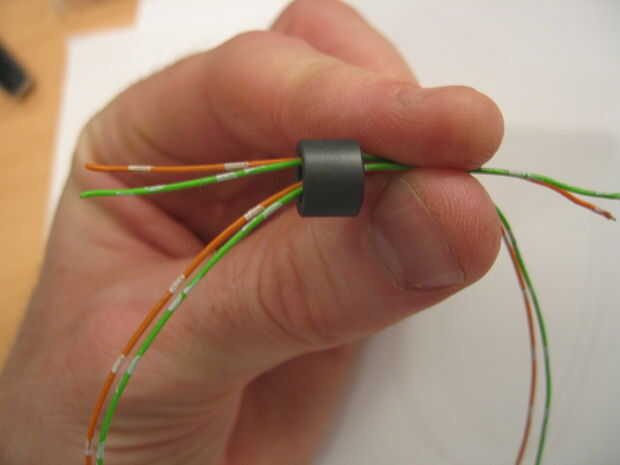

Estoy usando granos de ferrita alrededor de 9,8 mm de ancho por 7,5 mm de profundidad con un agujero de 6,5 mm de diámetro. Sea cual sea el tamaño que utilice, usted querrá suficiente cable para 6-8 vueltas. Para los granos del tamaño de la mina, tomar unos 20-30 cm de un par de aislamiento cables de cobre sólido calibre 22 que (yo uso alambre de un cable de 3 pares de teléfono viejo). Colores contrastantes hacen la vida más fácil. Empuje los cables a través de su toro dejando alrededor de una pulgada (2,5 cm) que se pega hacia fuera en un extremo. Ahora lazo largo termina ronda hasta que ha hecho lazos de 6-8 distribuida uniformemente alrededor de su grano. Mis cuentas son más o menos completo después de 8 vueltas de este hilo.
He hecho unos cuantos ladrones de joule y en mi experiencia el grano de la ferrita es la parte más probable para causar un problema. Algunos tipos de trabajo de los granos y algunos no y aún no tengo organizada una manera Dile antes de probarlos.

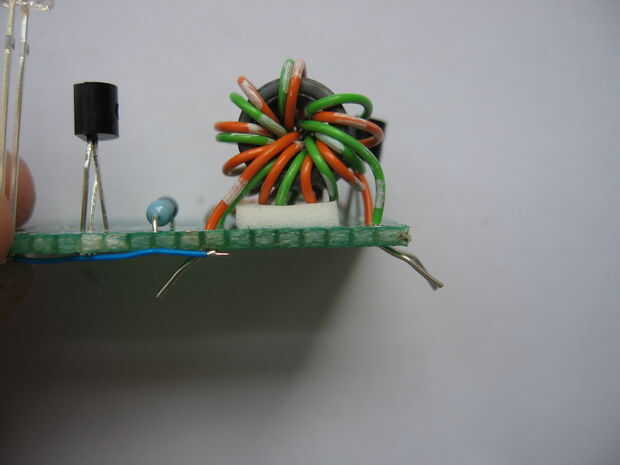

Cortar las puntas a una pulgada más (digamos 2cm-ish) y los extremos de la tira. En este punto es útil utilizar una pequeña almohadilla adhesiva para sujetar al toro en su lugar.

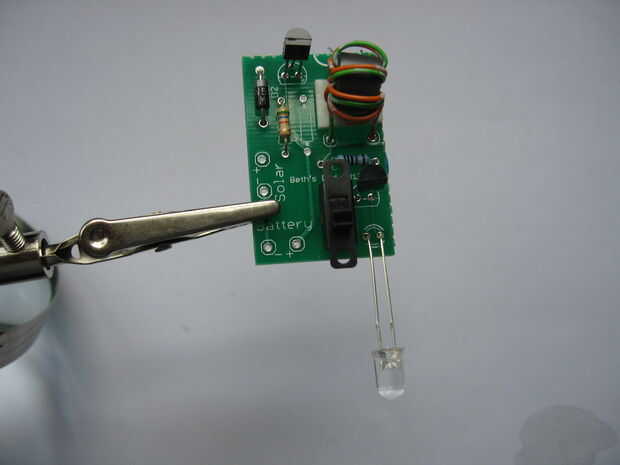

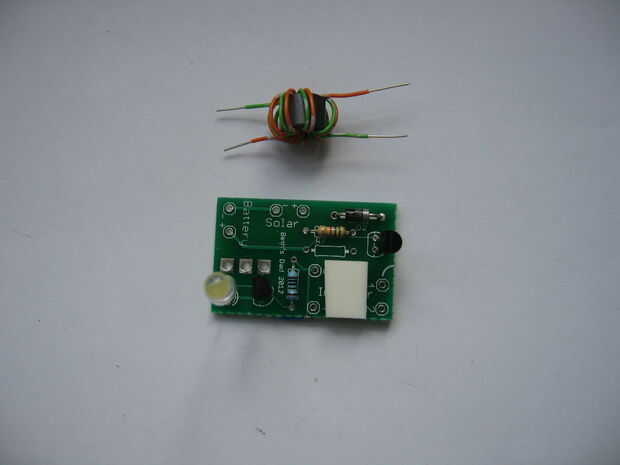

Ahora tome un cable de un color de un extremo del Toro y el otro color del otro extremo y ponerlas en los agujeros 1 y 2. Los otros extremos van en los hoyos 3 y 4 para que el agujero en el toro ahora apunta en todos los ámbitos. Deben caer naturalmente para que los cables del conectan de los agujeros 1 a 4 y 2 a 3, pero comprueben o no funcionará! Doblar los cables hacia fuera un poco para mantenerlos, voltee la placa y lo de la soldadura.
