Paso 11: Construcción de su controlador
He subido una gran colección de imágenes aquí con la esperanza de que ayudan con su controlador diseño y construcción.
Verdad es que cada controlador es diferente así que no puedo darle instrucciones específicas. Sin embargo, tengo algunos consejos.
ComponentesLos componentes menos el mejor. Cualquiera puede hacer una interfaz desordenada. Que sea minimalista. Que sea personal. Es probable que va a ser el único con su controlador personalizado, por lo que no tenga miedo de hacer la interacción un poco enrollada.

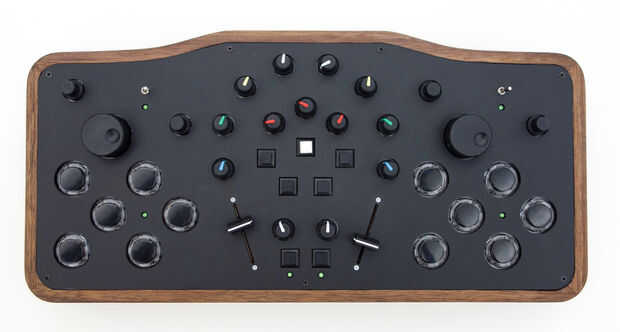

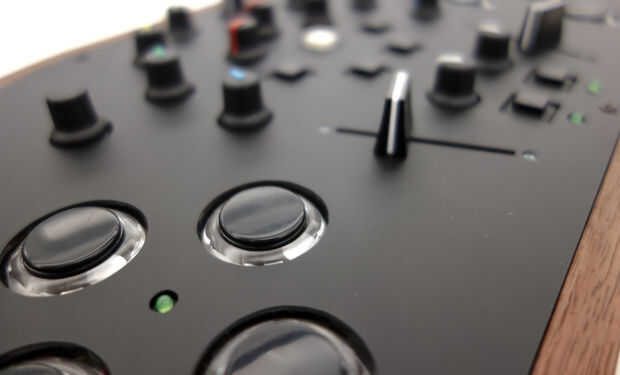

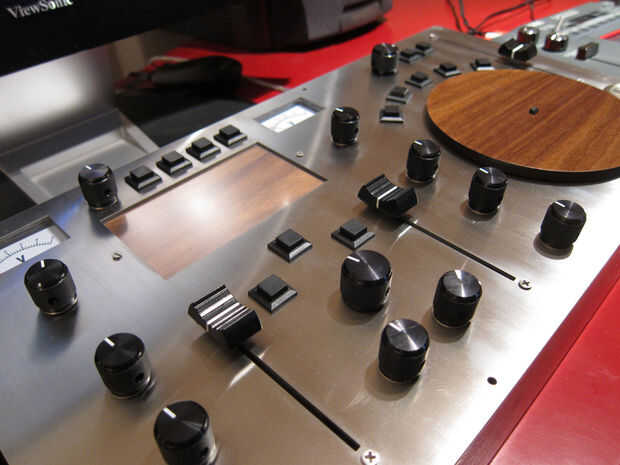

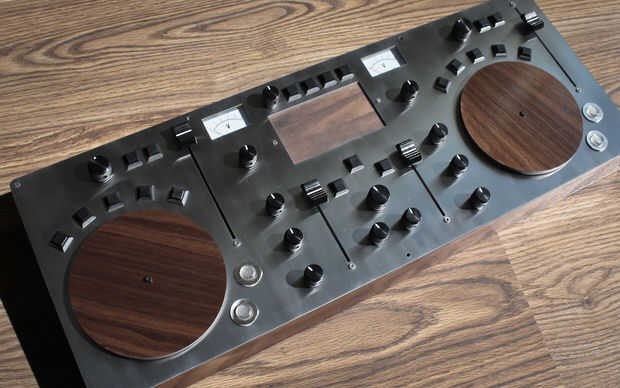

Cambio de uso botones/alterna a la doble o incluso triple el número de mensajes de salida que puede enviar un solo codificador/pulsador. Mi último regulador (ver imágenes) tiene tres botones de desplazamiento, dos de los cuales son basculantes. Aunque usted puede sólo cuenta 19 pulsadores en mi interfaz, hay realmente 48!

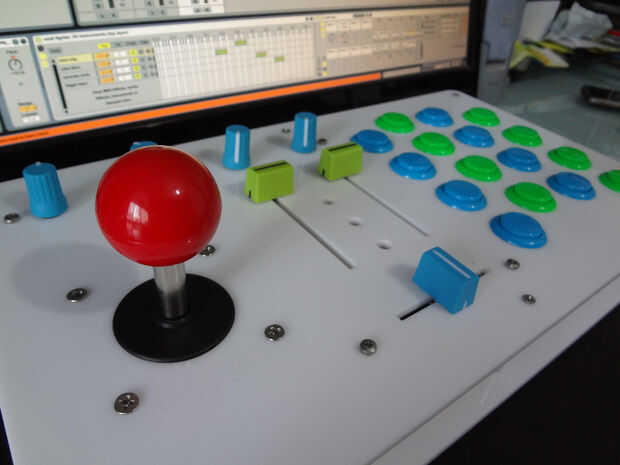

Ser creativo! Hay docenas de únicos componentes/sensores por ahí que podría hacer su interfaz-de-único--a diferencia de cualquier cosa disponible en el mercado.

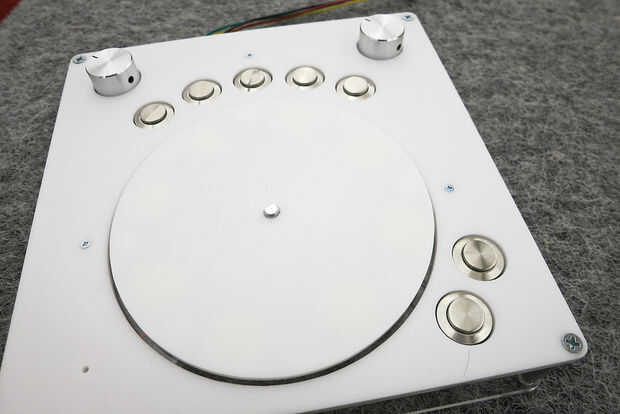

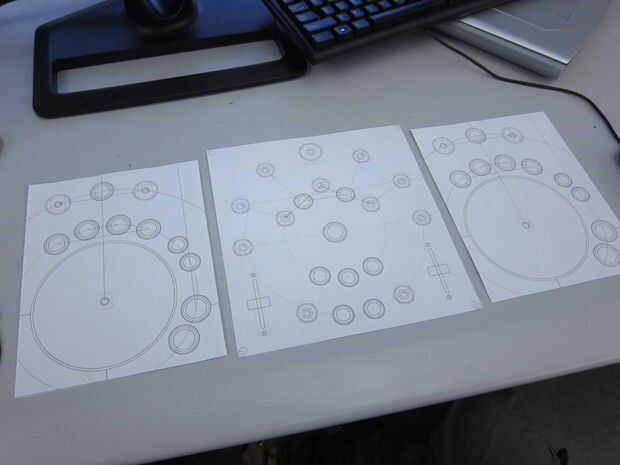

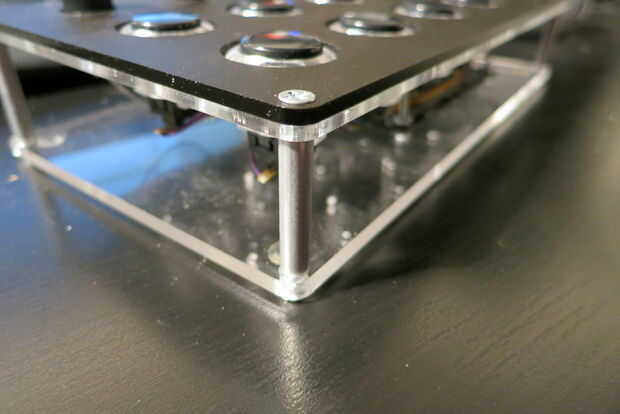

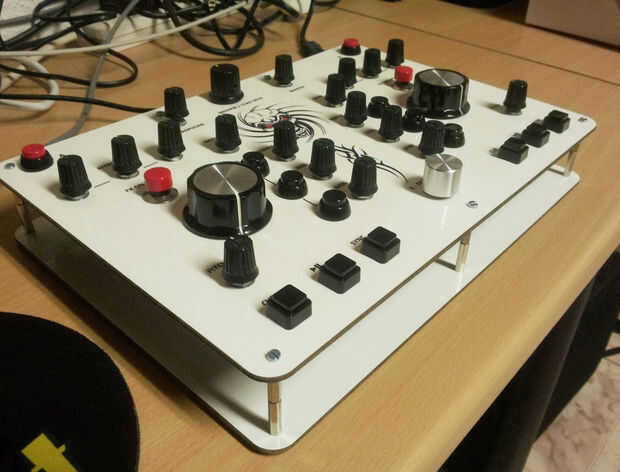

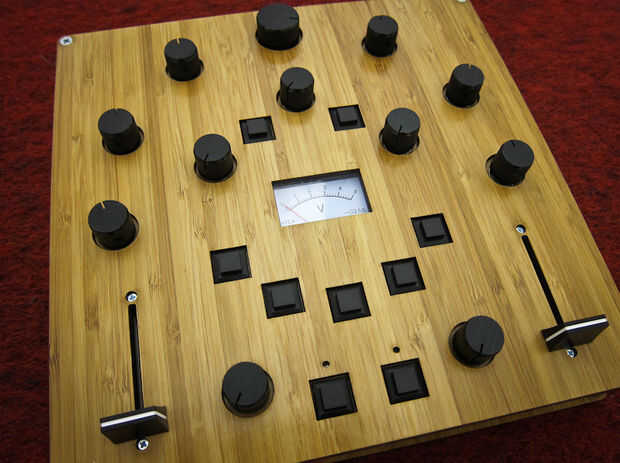

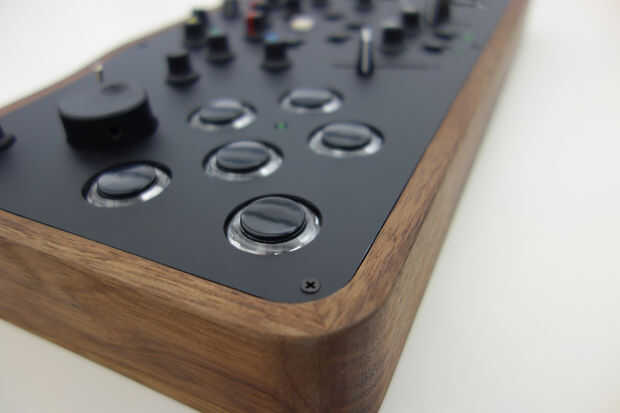

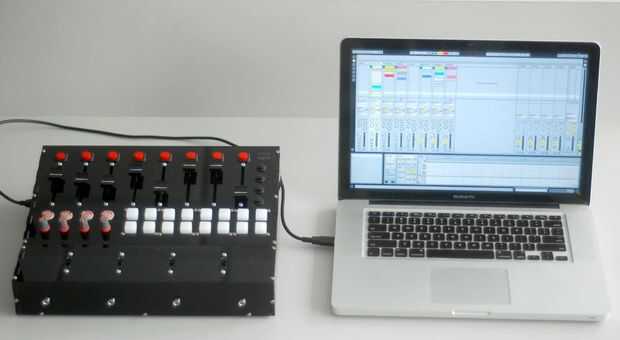

Panel superiorSoy un gran fan del acrílico de tres capas enfoque (ver imagen). Con cuidado diseño de los paneles en Adobe Illustrator y que fabricado usando un cortador láser. Usted puede externalizar corte láser nacionalmente a Ponoko --son grandes! Errores en el corte por láser pueden llegar a ser muy caros. Lo mejor es el orden de sus componentes, luego medir con pinzas para asegurar sus recortes son las dimensiones correctas. Hojas de datos también tienen dimensiones de los componentes, pero a veces son difíciles de leer. Imprime tus diseños de Illustrator para tener una idea de la separación se recomienda (ver imagen).

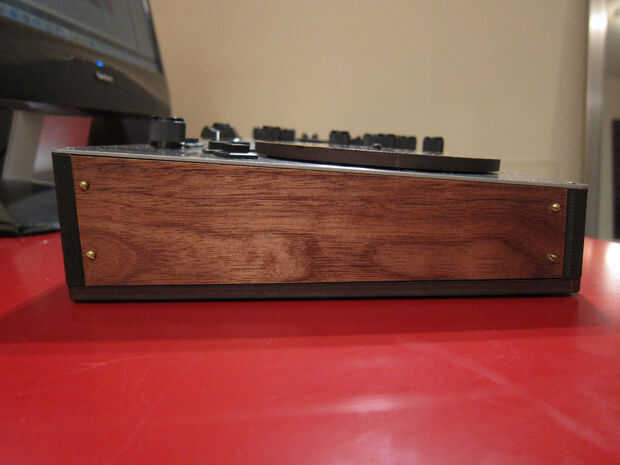

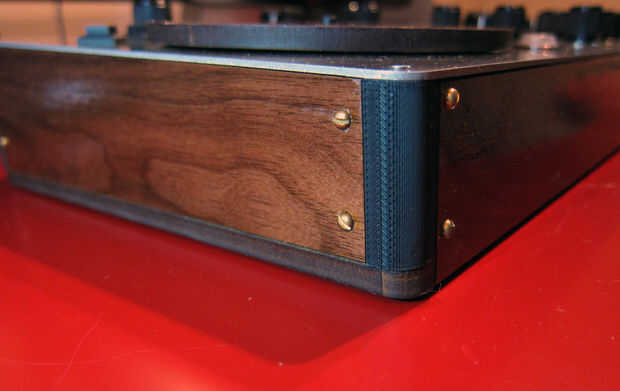

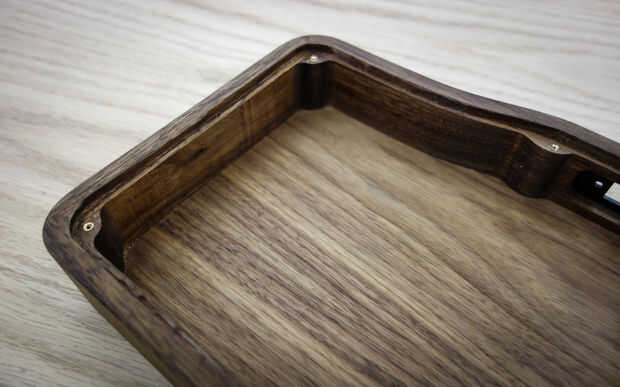

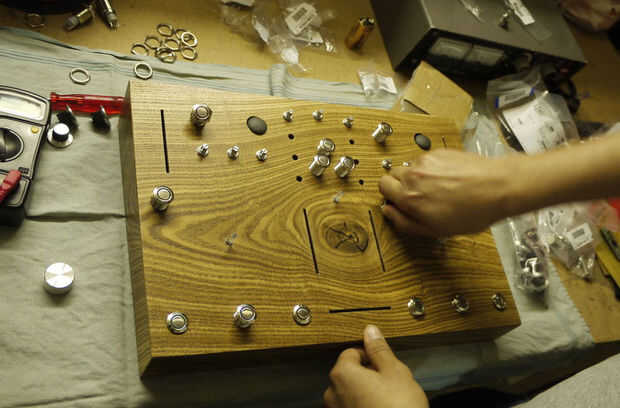

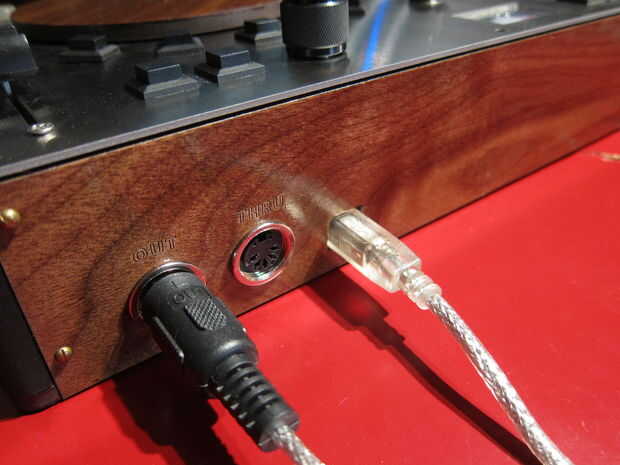

RecintoLos gabinetes son difíciles. He hecho algunos con madera (ver imágenes). Insertos de roscado son tu amigo. Máquinas CNC como un ShopBot le permitirá crear recintos de aspecto profesionales. Mejor lugar para encontrar equipos de CNC está en sus Departamento de ingeniería de las universidades locales.
También puede laser cajas de corte. Prueba del fabricante de la caja.
Conexiones de componentesSuelde las conexiones entre el cable de cinta y componentes debe ser fuerte. Cuidadosamente de la soldadura de estas conexiones y si no son perfectos, retire el cable y empezar de nuevo.
Las conexiones de masa y energía para evitar el envío de una tierra/potencia al monstruo Teensy para cada componente de la cadena (ver imagen). Esto reducirá el número de cables dentro de su recinto.

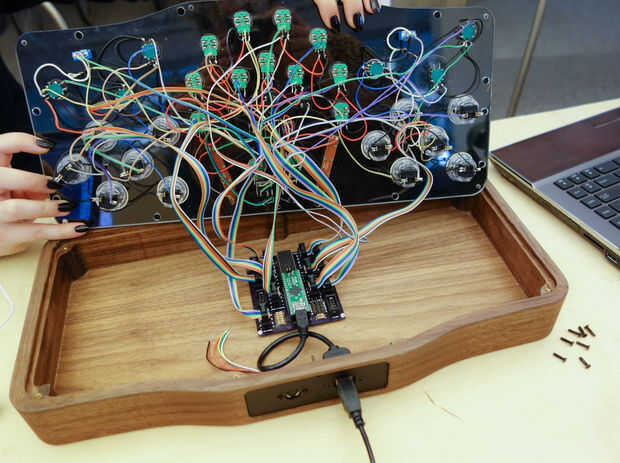

Cables de cinta deben mantenerse a una distancia óptima del monstruo Teensy. Me gustaria hacerlos bastante tiempo así que aguanto hasta el panel superior a 90 grados, junto a la base (ver imagen).
