Paso 5: De la máquina: diseño del carrete

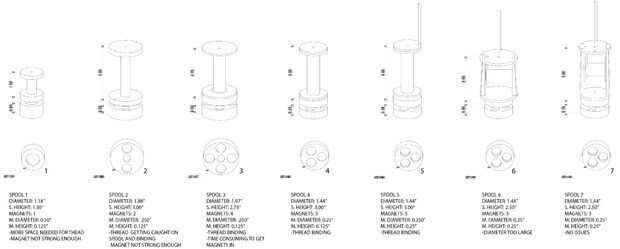

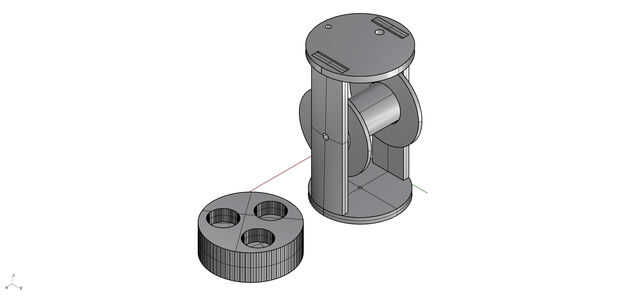

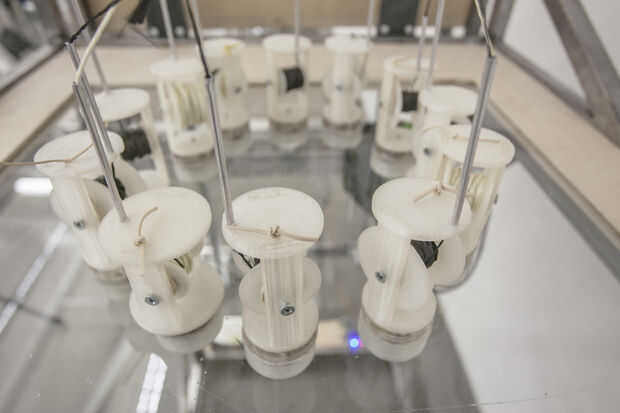

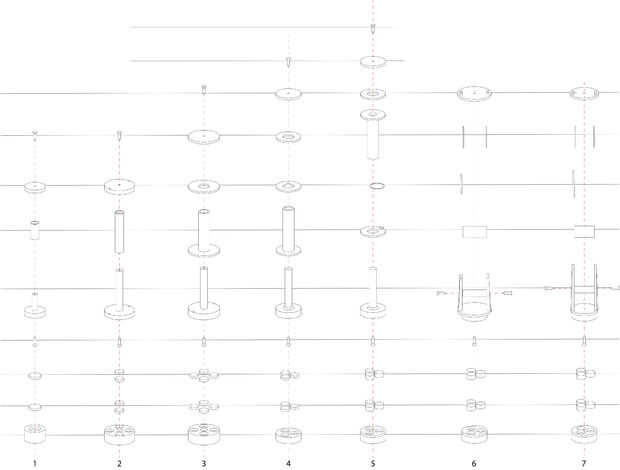

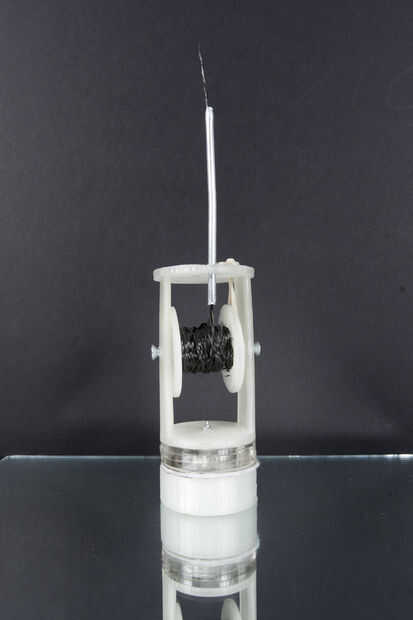

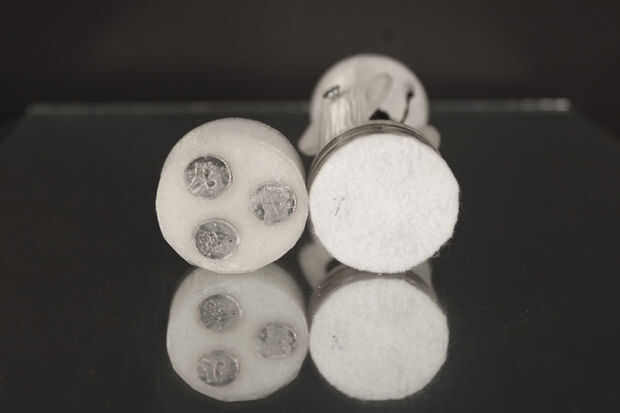

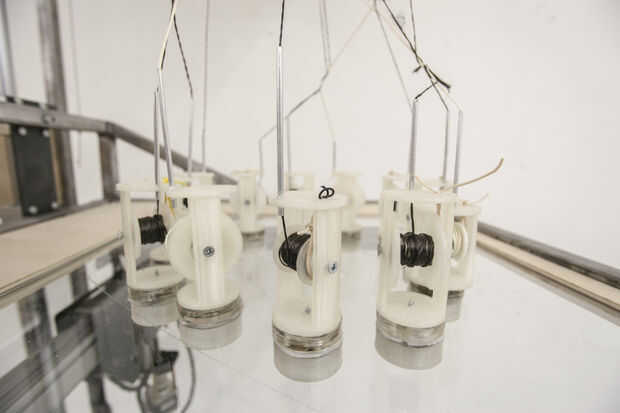

Diseño de carrete resultó para ser difícil para esta máquina, y a través del curso del semestre nos fuimos a través de numerosos diseños diferentes. A través de la experimentación, descubrimos que el verdadero desafío era crear un carrete que se desenrolle libremente como la máquina bajada, mientras que no relajarse bajo tensión durante el proceso de tejido. El tubo de aluminio ayuda a reducir algunas de esta tensión, y la orientación de la bobina (un axel horizontal) permite una acción suave e incluso desenrollar en la dirección Z. Una banda de caucho se agrega a cada carrete para permitir un método de ajuste a la tensión del carrete. La banda de goma envuelve la bobina en la parte superior de la compañía hilo de rosca. Cada carrete utiliza seis imanes de neodimio ½ "x ¼" disco. Tres se encuentran en la bobina sí mismo y otros tres en la base (bajo vidrio). Cada carrete era 3D impreso en PLA en una impresora Flash forjar, con un láser tres-capa base de acrílico.
