Paso 3: Grabar al tejido conductor
Tinta, pintura, cinta o algún otro material (llamado un resistir) se utiliza para cubrir partes de la platina de cobre revestida y sellar desde el grabador. El grabador (generalmente cloruro férrico) reacciona con cualquier cobre sin recubrimiento y elimina químicamente. Por lo tanto, siempre que se resiste, el cobre permanecerá. La resistencia se pone encendido en el patrón de huellas conductoras que desea que la placa de circuito para terminar con.
El proceso es el mismo con tejidos conductores, con la excepción de que se trata de un material tejido poroso que está recubierto de cobre o níquel. Tejidos conductores tienen una galjanoplastia muy fina de metal, generalmente de nylon o poliéster. Es tan delgada que puede ser grabadas en de 5 a 60 segundos. Se trata con una solución fuerte de cloruro férrico a temperatura ambiente.
Remojar a la tela en la solución de cloruro férrico para los siguientes horarios:
VeilShield-5-10 segundos
FlecTron 30-60 segundos
Malla de 60 segundos de níquel
Retire a la tela grabada y enjuague muy bien con abundante agua y luego secar en toallas de papel y colgar para secar.

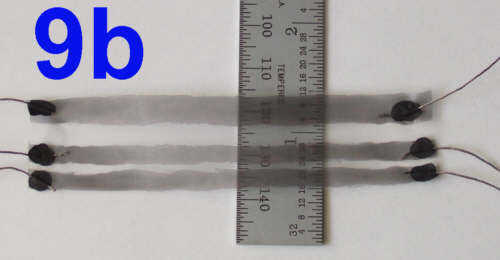

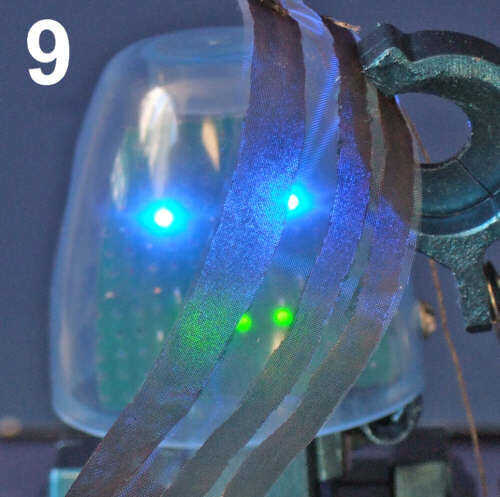

Foto 9 muestra a VeilSheild la tela que ha sido grabada con 3 rastros conductores para formar un cable flexible, casi transparente. Foto 9b se muestra el cable con pegamento conductor y el hilo conductor.

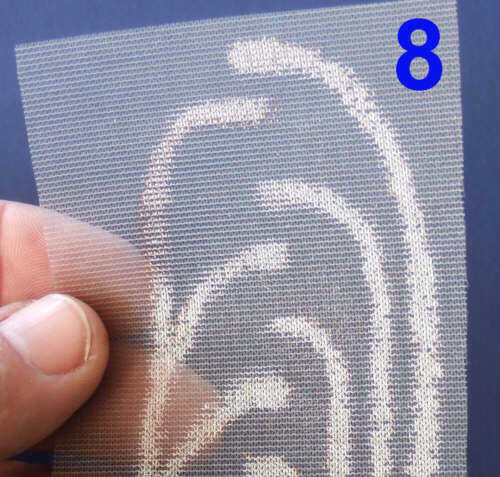

Foto 8 muestra a la tela de níquel con crayon resist después del grabado. El cloruro férrico graba níquel muy bien. Aunque existen pequeñas lagunas en los rastros conductores, que llevan a cabo muy bien. La tela estaba empapada en solvente toluol para retirar la tiza. Remojar en un recipiente de vidrio de aproximadamente una hora y agitar de vez en cuando.
