Tejido conductor: Hacer circuitos flexibles utilizando una impresora de inyección de tinta. (4 / 4 paso)

Paso 4: Completar el circuito

Resulta que ese esmalte de uñas resist pone una capa aislante muy fina sobre los rastros conductores. Usted puede hacer una simple pintura conductora que se derrita a través de esta capa de aislamiento para crear un pegamento conductor común. Esto significa que usted puede pegar componentes como LEDs, circuitos integrados, resistencias, hilo conductor o alambre en cualquier lugar en los rastros conductores.

Hacer pintura conductora
Es fácil hacer una pintura conductora que es pegamento conductor simplemente que ha sido adelgazado abajo. Se adelgaza hacia abajo con un solvente para pegar bien a la tela y derretir a través de la resistencia de esmalte de uñas. Para ver más detalles sobre la mezcla de pinturas y colas de conductores:

Mezcla la pintura 1-1/2 en polvo grafito 1 cinta líquida al 1 Toluol por volumen. Mezcla rápida y mezcla bien. Tienen todo que lo necesario para el conjunto del pegamento hacia arriba y listo ya esta pintura se seca bastante rápido. Porque es tan diluido, que tenga que aplicar dos o tres capas para obtener una conexión lo suficientemente gruesa como para sus componentes. Este mix tiene los vapores de solvente fuertes. Hacerlo en una habitación ventilada muy bien o hacerlo al aire libre.

Los rastros conductores se hará generalmente sólo añadir un ohm o menos para la resistencia. Cada pegamento conductor para un componente a añadir unos 3 a 5 ohmios.

Foto 10 muestra el circuito de resistir crayon con uno conducido encendido. es transparente que los LEDs pueden montarse en la parte posterior y el brillo del LED vendrá a través de la tela de malla de níquel.

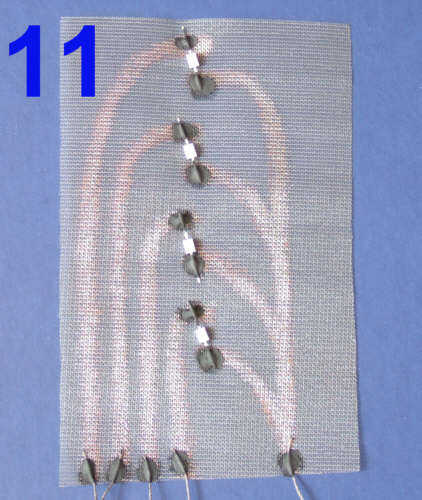

Foto 11 muestra la parte de atrás del circuito crayon resist.
