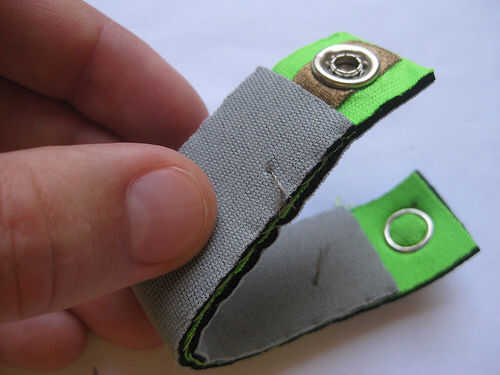

Este sensor de curva reacciona realmente (disminuciones en la resistencia) a la presión, no específicamente para doblar. Pero porque se intercala entre dos capas de neopreno (tela bastante resistente), se ejerce presión al estar inclinado, permitiendo así que uno medir la curva (ángulo) por medio de presión. ¿Tiene sentido? Ver a continuación:
Así que básicamente podría utilizar más cualquier sensor de presión para medir la curva, pero éste que encuentro me da los mejores resultados (sensibilidad) para medir la curva de las articulaciones humanas cuando el cuerpo. Es lo suficientemente sensible como para registrar incluso leve curva y tiene una gama lo suficientemente grande como para todavía obtener información cuando las extremidades están totalmente dobladas.

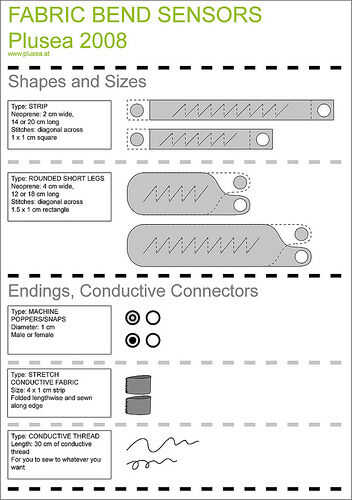

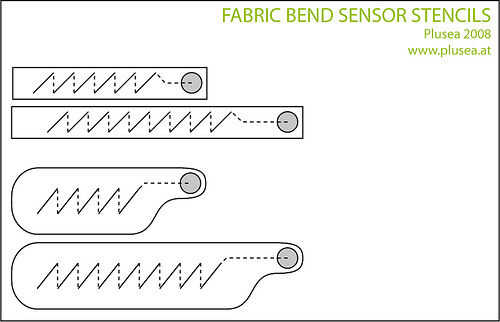

La gama de la resistencia de este sensor de curva depende mucho de la presión inicial. Idealmente usted tiene sobre la resistencia del ohmio de 2M entre dos contactos cuando el sensor es mentira plana y. Pero esto puede variar, dependiendo de cómo se cose el sensor y la superposición de las superficies conductoras adyacentes qué tamaño tienen. Por esta razón elijo coser los contactos como puntadas diagonales de hilo conductor - para reducir al mínimo la superposición de superficie conductora. Pero sólo la mínima curva o toque del dedo generalmente traerá la resistencia hasta unos Kilo ohmios y, cuando presionado completamente, va hasta aproximadamente 200 ohm. El sensor todavía detecta una diferencia, derecha abajo a alrededor tan duro como usted puede presionar con los dedos. La gama es no lineal y consigue más pequeña como las disminuciones de la resistencia.
Este sensor es muy sencilla, fácil de hacer y barata en comparación con comprar uno. También he encontrado que es lo suficientemente confiable para mis necesidades.
También estoy vendiendo a estos hechos a mano tela curva sensores a través de Etsy. Aunque es mucho más barato para hacer su propio, comprar uno me va a ayudar mis costos de prototipos y desarrollo >>
http://www.etsy.com/shop.php?user_id=5178109
Este sensor de curva de neopreno también se ofrece en el sitio de recursos CNMAT, entre otras grandes posibilidades para hacer sus propios sensores de curva >>
http://CNMAT.Berkeley.edu/Category/subjects/bend_sensor

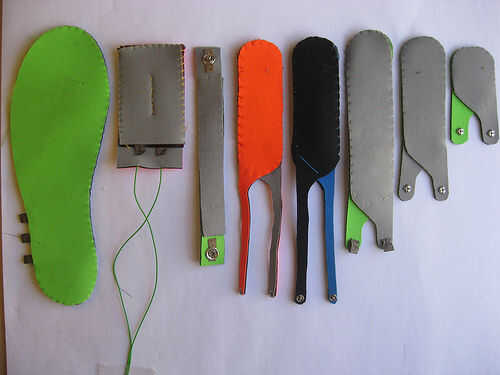

Para ver este sensor en acción mira el siguiente video. La bailarina tiene tela doble sensores (igual como se muestra en este Instructable) Unidos a ella: las axilas, codos, muñecas, hombros, caderas y pies.
Hay un módulo Bluetooth en la parte posterior de la bailarina que transmite toda la información del sensor a un equipo que está provocando entonces instrumentos (robots musicales de LEMUR) para jugar. Para más información, visite:
http://kobakant.at/index.php?Menu=2&Project=4
Hay otro video al final de este Instructable que muestra en acción usable!
