Paso 1: Materiales y herramientas
Los materiales utilizados para el sensor son básicamente barato y estándar. Hay otros lugares que venden Velostat y telas conductoras, pero LessEMF es una opción conveniente para ambos, especialmente para el envío dentro de América del norte.
Velostat es la marca de las bolsas de plástico en que vienen a componentes electrónicos sensibles en. También llamado antiestático, ex-estática, carbono base plástico. (Así que usted puede también cortar una de estas bolsas de plástico negro Si tienes uno a mano. ¡ Pero cuidado! No todos ellos funcionan!)
Para hacer el sensor completamente tela uno puede utilizar textiles conductoras de EeonTex (www.eeonyx.com) en lugar de la Velostat plástico. Eeonyx normalmente solamente fabricación y vende sus telas recubiertas en cantidades mínimas de 100yds, pero muestras de 7 x 10 pulgadas (17.8x25.4 cm) están disponibles sin cargo y muestras más grandes de 1 a 5 yardas por un mínimo costo por yarda.
El neopreno exacto que utilicé para el sensor de curva es:
calidad: capítulo
espesor: 1,5 mm
ambos lados: nylon - / polyesterjersey (estándar)
un lado: gris, reverso: verde neón
pero desafiante puede probar y experimentar con espesores y calidades diferentes.
también con diferentes materiales. me imagino que gomaespuma y similares de trabajo.
una cosa buena sobre el neopreno tiene jersey fusionado a ambos lados que le da una sensación agradable sobre la piel sino que también facilita la costura, como puntadas rip si no a través del neopreno liso.
-Hilo conductor de www.sparkfun.com
Ver también http://cnmat.berkeley.edu/resource/conductive_thread
-Neopreno de www.sedochemicals.com
-Estirar la tela conductora de www.lessemf.com
Ver también http://cnmat.berkeley.edu/resource/stretch_conductive_fabric
-Fusible de conexión del almacén de tejido local
-Hilo de coser regulares de la tienda de tejido local
-Velostat por 3M de www.lessemf.com
Ver también http://cnmat.berkeley.edu/resource/velostat_resistive_plastic
-Máquina poppers/fotos del almacén de tejido local
HERRAMIENTAS:
-Pluma y papel
-Regla
-Tijeras tela y papel
-Hierro
-Aguja
-Máquina Popper/snap (mano o martillo y versión simple)

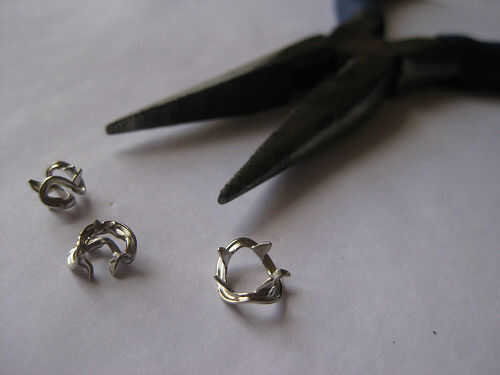

-Posiblemente alicates para deshacer poppers
Para conectar al ordenador:
No voy a entrar en detalle aquí, porque este Instructable es realmente más sobre el propio sensor y menos de esta conexión. Pero si tienes duda solo enviame mensaje.
-Arduino plataforma de computación física de www.sparkfun.com
-Arduino software libre de www.arduino.cc
-Procesamiento de entorno de programación libre de www.processing.org
-Pinzas de www.radioshack.com
-Un pullup o pulldown en el suelo de tu Arduino, con una resistencia de 10-20 K Ohm
-Un alambre y soldadura y cosas
