Paso 4: Preservar el timbre
![]()
![]()
![]()

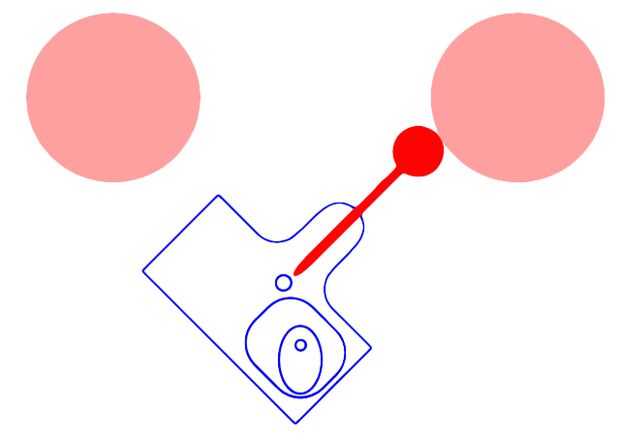

quería mantener timbre vintage auténtico. Por desgracia, yo no pude aprovechar cualquiera de los diseños originales: electroimanes viejo tomaron todo el espacio en el cuadro de buscador. Por lo tanto, tuve que tirar todo y diseñar mecanismo de timbre desde el principio. Montara original bola de metal (que golpea las campanadas) en una plataforma basculante que es impulsado por un motor servo pequeño. El motor tiene una elipse sobre su eje. Esta elipse gira y gira la plataforma. Creo que el diagrama lo explica un poco mejor.
Utilizar Inkscape para crear diseño 2D. Debo mencionar que utilizando esta herramienta mucho se siente como una tortura. Realmente espero que podré encontrar mejores herramientas asequibles para mi próximo proyecto.

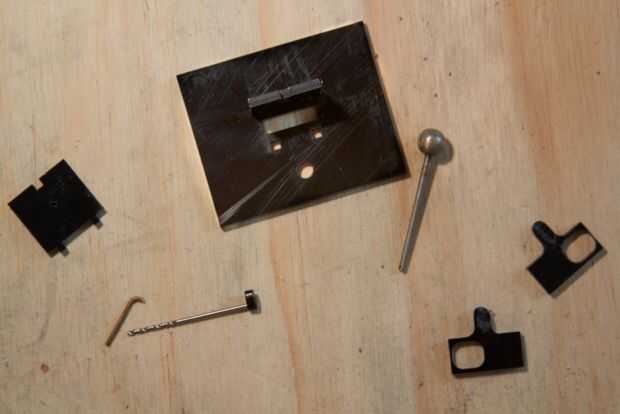

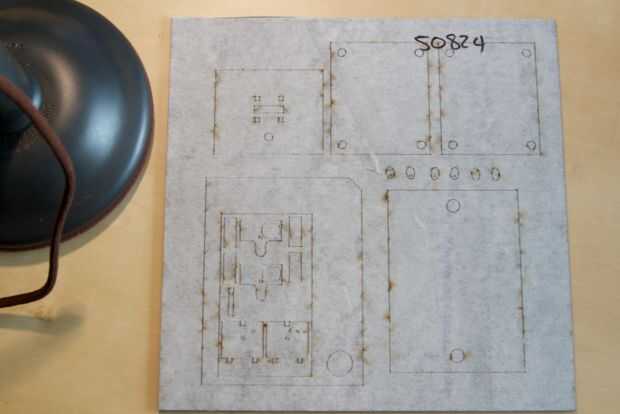

Uno el diseño estaba listo, he presentado a Ponoko para montar puntas de corte. Laser-corte panel llegaron par de semanas más tarde. Llegado el panel pudo verse en la imagen adjunta. Otra foto muestra cómo los componentes se veía realmente.
