Paso 2: El cable de extensión de la disección
Una palabra de precaución!
Antes de comenzar tenga en cuenta que modificar extensiones puede ser peligroso. Conseguir electrocutado lo puede matar. Estar 100% seguro que el cable de extensión no es PLUGGED IN. También, nunca toque los alambres expuestos cuando la alimentación esté enchufada. Si algo no funciona Asegúrese de desconectar el cable de extensión de antes de examinarla para solucionarlo. Tener cuidado y ser seguro!
Con eso fuera del camino...
Corte el cable de extensión en 2 piezas. Las piezas no es necesario tener la misma longitud pero probablemente desea un poco de distancia de la toma para que el controlador puede sentarse en el suelo. Realmente pongo mi controlador más cercano hasta el extremo de enchufe que probablemente lo haría si tuviera que hacerlo otra vez... He encontrado que si tienes una toma de corriente es alta por tener el controlador cerca el enchufe significa no sentarse fácilmente en el suelo. Utilizar su mejor juicio y usted debe ser fino.

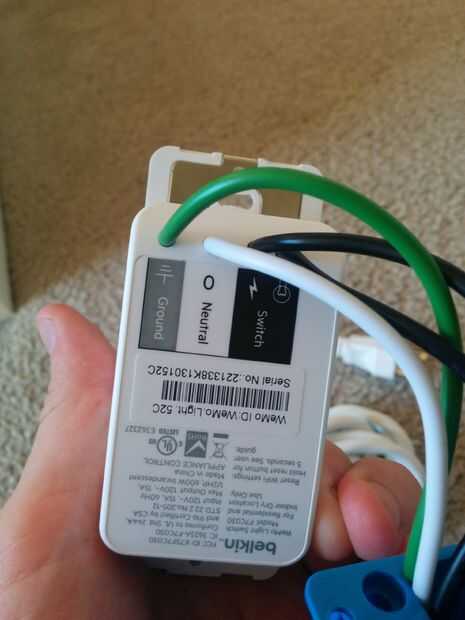

Al realizar el corte que se encuentra que la extensión es un manguito de goma mordazmente alrededor de 3 alambres. Estos cables deben ser verdes, negro y blanco. Necesitarás para el aislamiento de cada uno de estos cables para que se exponga tal vez la mitad de una pulgada de metal. Ahora se trata de cómo un cable de extensión debe conectarse. El verde es tierra - la punta redondeada grande en el cable. El blanco es neutro - uno de los dos puntas. Negro está caliente - otro de los dos dientes. Esto coincidirá con el código de colores de los cables en la parte posterior de la WeMo.
Solo para estar 100% seguro he probado usando un multímetro digital el cableado de mi extensión. Si tienes un multímetro o no saben cómo usar uno puede estar bien. Si tienes un cable de extensión de certificados de OSHA y los cables son verde, blanco y negro probablemente puede omitir esta prueba. Sólo asegúrate de nunca cambiar el cableado mientras esté conectado el regulador.
Si tienes un multímetro y quiere estar seguro de que los 3 cables están conectados correctamente en la extensión establece el multímetro para medir resistencia (ohms o la letra griega omega) y luego toca un extremo del multímetro a un pedazo de cable pelado y luego el otro a una de las 3 clavijas del cable de extensión. Cuando el ohmímetro Lee 0 sabrás que el cable pelado se toquen es conectado a la clavija está tocando. En mi verde del cable de extensión, y de negro todos fueron conectados a las clavijas adecuadas.

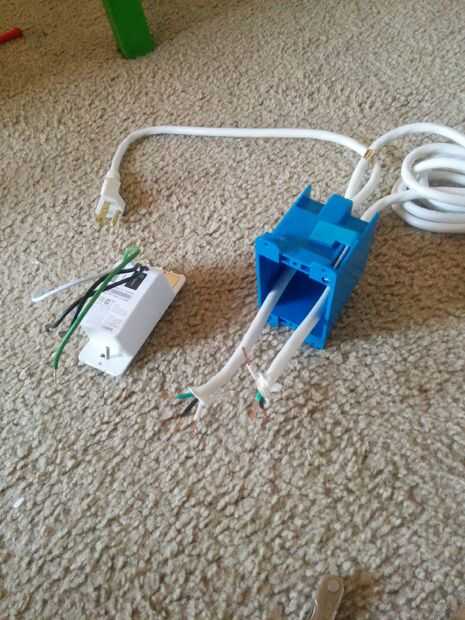

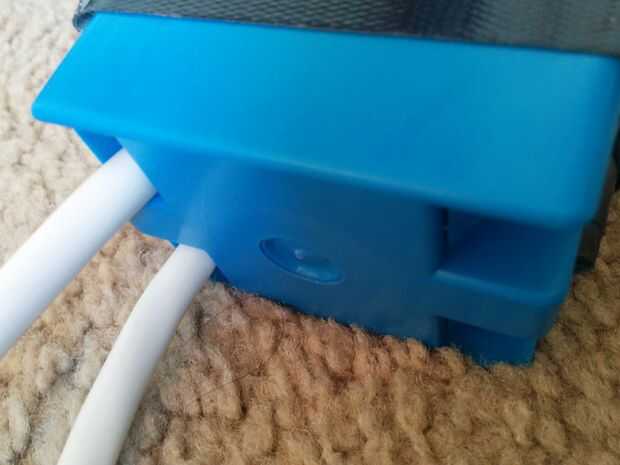

Una vez que hayas conseguido los cables pelados, tome los dos extremos cortados de la extensión y enrosque en la caja de zip (lo azul).
En este momento, el proyecto debe verse similar a la imagen de arriba.
