Paso 7: Nota sobre la parte eléctrica

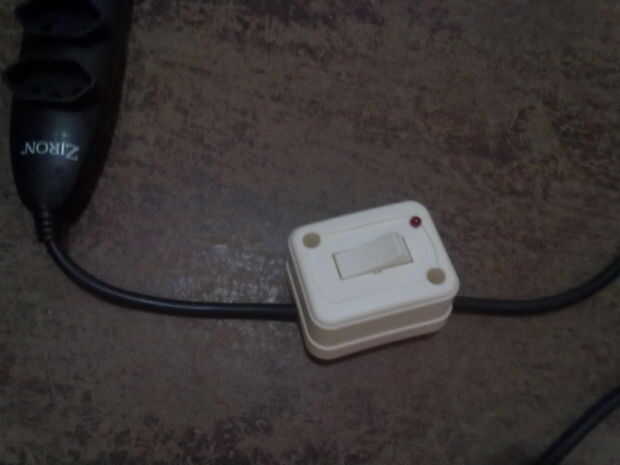

No necesita un trefilado para este proyecto sencillo, ya que es sólo un simple interruptor encendiendo y apagando las salidas. Pero quería que me dice si está encendido o apagado (un LED de iluminación), y puesto que no encuentro un interruptor barato que podría hacer eso, que decidí hacer yo mismo.

Desde LEDs necesitan una fuente de baja tensión y que costaría mucho hacer uno sólo para, elegí sin muchas opciones para hacer un simple divisor de voltaje este LED de alimentación. Pero me preocupaba que desde el factor de división es bastante alto (> 10), consumiría mucha corriente. Por lo tanto, para poner en el consumo de corriente mínimo tuve que diseñarlo y encontré (por experiencia) que necesitaría algo como 1mA para encender un LED a un nivel de iluminación mínimo pero visible.

Así que diseñé un divisor del voltaje de 127V y no importaba sobre rectificación de la onda de seno, dejando este trabajo a lo LED. El diodo aquí es solamente para reducir el voltaje un poco más. La potencia total consumida fue menor a 150mW, que consideré justo, teniendo en cuenta que cargadores consumiría mucho más que eso cuando enciende.

(Luego me di cuenta de que simplemente pude poner el resistor adecuado en serie con el led y estaría muy bien. Así, por favor perdón para los conceptos eléctricos mal porque no soy un especialista en esto!)

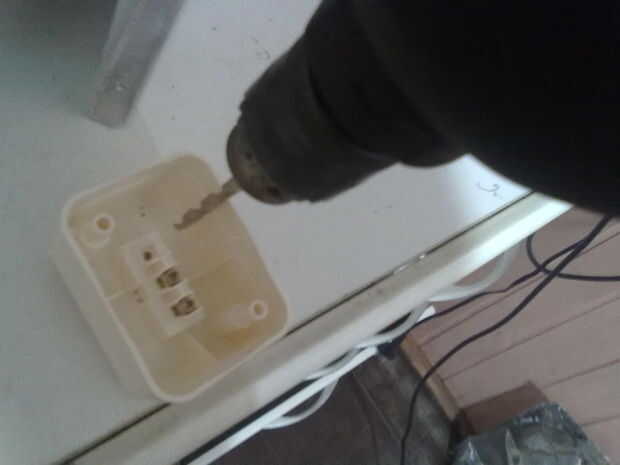

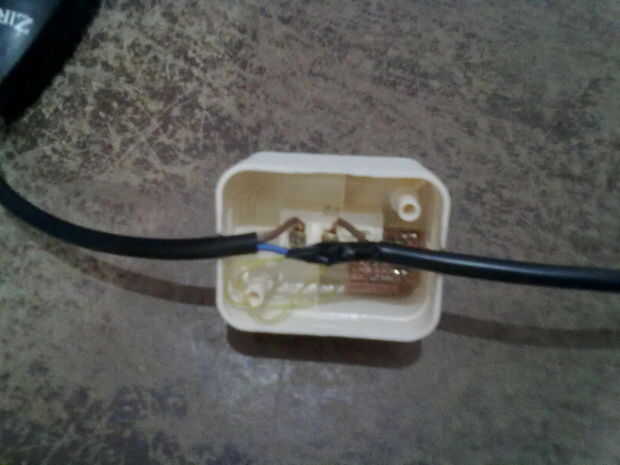

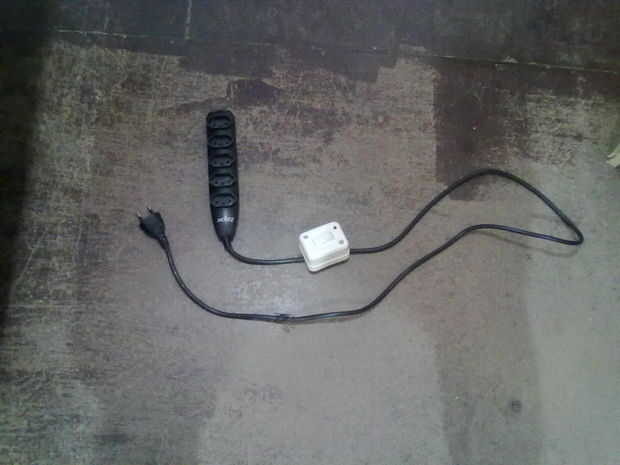

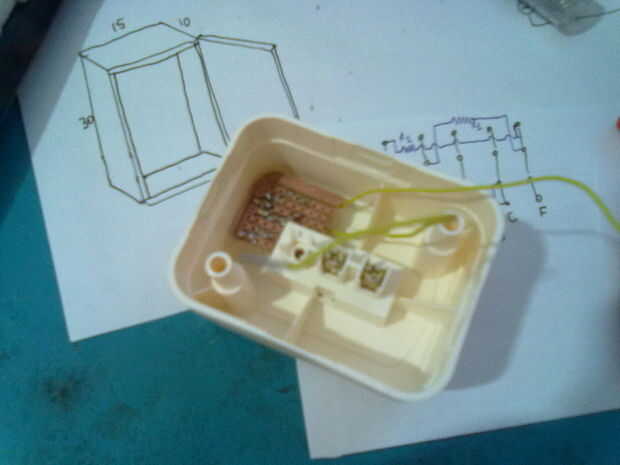

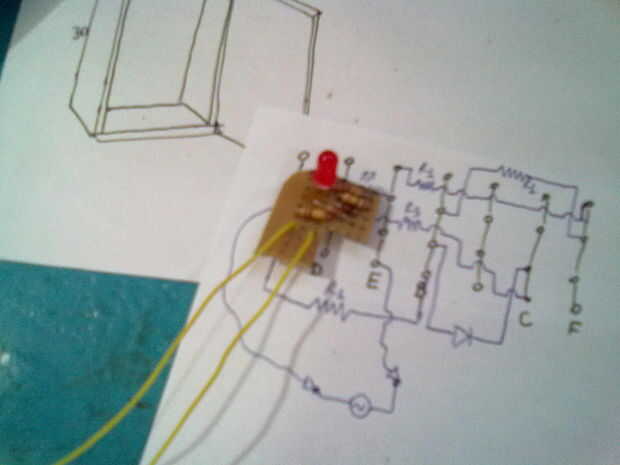

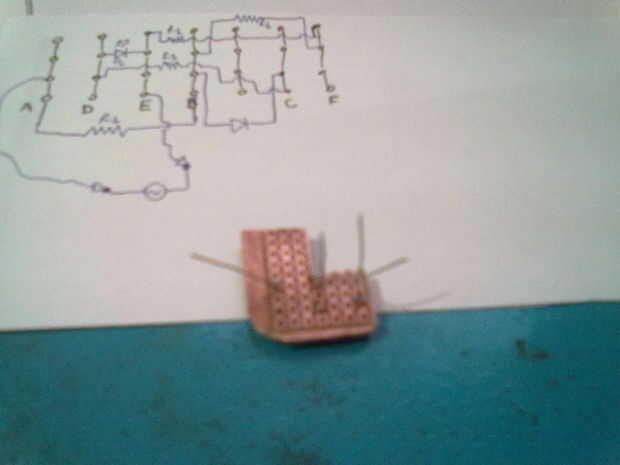

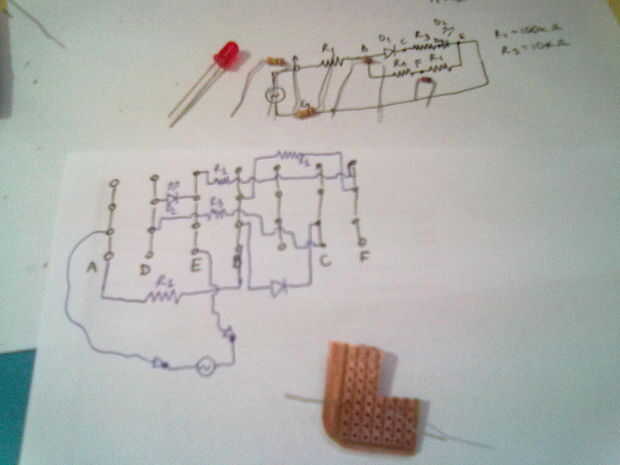

Hizo una pequeña tabla para ensamblar los componentes juntos, a partir de chatarra perforado protoboard.
