Paso 3: Detalles Hardware
AT89v51RD2:
Características:
# 80C 51 Unidad Central de proceso 5 V
# Tensión de 0 MHz a 40 MHz
# 16/32/64 kB de memoria de código de usuario de Flash de la en-viruta con ISP (en el sistema
Programación #) y IAP (programación de aplicación)
# Soporta 12-reloj (por defecto) o selección del modo de reloj de 6 via software o ISP
# SPI (interfaz periférica Serial) y UART mejorada
# PCA (Programmable Counter Array) con funciones de PWM y captura/comparación
# Cuatro puertos de E/S de 8 bits con tres pernos de 1 puerto de alta corriente (16 mA cada uno)
# Tres temporizadores/contadores de 16 bits
# Temporizador de vigilancia programable
# 8 interrumpir fuentes con cuatro niveles de prioridad
Niveles lógicos de # compatible con TTL y CMOS
# Detección de Brown-out
# Modos de energía baja
# Energía-abajo modo con despertador de interrupción externa
# Modo inactivo
Pequeño motor de corriente continua:

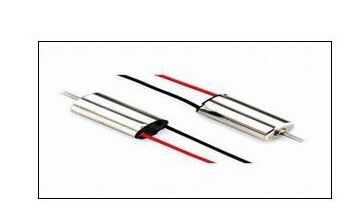

Estos motores vibrantes días miniatura se utilizan en una amplia gama de productos como teléfonos móviles, escáneres, instrumentos médicos, GPS y sticks de control. Estos motores se utilizan en el proyecto como un elemento de detección para invidentes. Sintiendo su rotación, trata de transferir información
El diseño interno del motor es igual a nuestros estándar motores de vibración, por lo que puede esperar el mismo alto rendimiento. Una ventaja que encierra el motor, aparte de no tener partes móviles externas, es el aumento de la resistencia a la suciedad y las partículas más grandes en comparación con regulares diseños del motor de la vibración del DC. Motores se diferencian de los motores encapsulados porque no tienen las tripas selladas y resistente al aguas. Sin embargo, uno de sus mayores beneficios es que sus incorporados incluyen accesorios de montaje para atornillar y fijar el motor con el fin de vibrar los paneles y soportes tales como tolvas o recipientes fácilmente. La clasificación de solo motor es:
Voltaje = 3 voltios
Consumo de corriente = 250 Ma
Potencia nominal 3v * 250mA = 750mw
Módulo GSM:

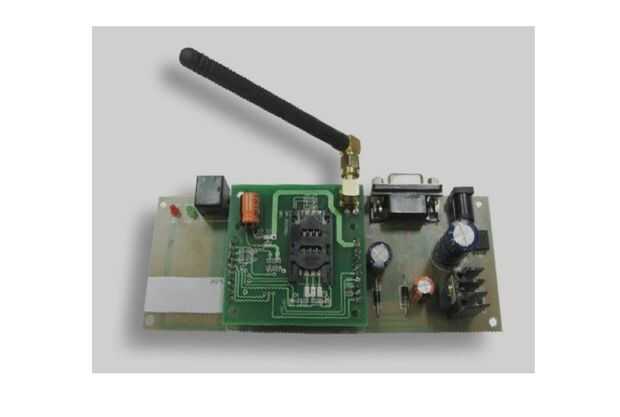

Se utiliza para proporcionar datos en serie a través del conector 9-pin serial a paralelo convertidor (74164) .it es proporcionan datos en forma de código ASCII de 7 bits. Funciona con comandos AT que se dan a través de laptop o computadora. Completo tipo aprobado cuádruple banda GSM módulo encajado (GSM 850/900 1800/1900) [7] con AT comando [7] conjunto y RS232 interfaz de nivel CMOS. Este módulo de datos sin hilos de GSM es la solución para aplicaciones inalámbricas de control remotos de máquina a máquina o el usuario a comunicaciones de datos remotos en todas las aplicaciones de mercado vertical y máquina.
Otras características:
Altamente confiable para las operaciones 24 x 7 con antena emparejado.
Estado de módem indicada mediante LED.
Simple de uso y bajo costo.
Módem de banda cuádruple admite las tarjetas SIM de operador GSM.
Pantalla de LCD 16 x 2 cryastal:

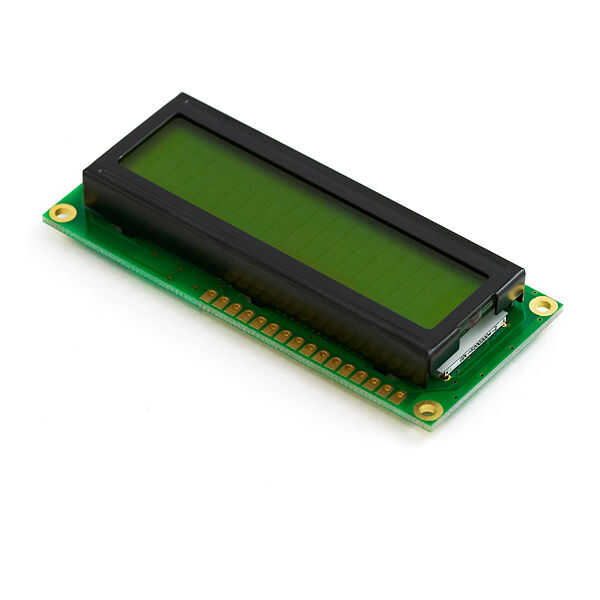

Es una pantalla de LCD 16 x 2 caracteres. Muestra que mensaje es recibido y detección de módem GSM. Se utiliza en este proyecto sólo con fines de demostración. Tiene 2 líneas de 16 caracteres e interfaz compatible para fácil conexión a los reguladores micro.
De RF transmisor y receptor:
Módulo de transmisor:
Pin 1: antena
Pin 2: Datos de
PIN 3: tierra
Pin 4: VCC
Descripción: El TX4915 es energía baja ASK transmisor IC diseñado para aplicaciones en el norteamericano y europeo de VHF/UHF y bandas ISM. El integrado oscilador voltaje-controlado (VCO), detector de frecuencia/fase, pre escalar y oscilador de referencia requieren solamente la adición de un cristal externo para proporcionar un completado lazo fase-bloqueado (PLL). Además del modo estándar de la energía-abajo, el chip también incluye una característica de lock-detect automático que desactiva la salida del transmisor cuando el PLL está fuera de la cerradura.
Características de frecuencia:
433. 92 MHz 5 – única fuente de 12V
OOK operacional / pedir formato de datos
Velocidad de datos hasta 9.6 kbps, 4 módulos de tamaño compacto de Pin
Vertical / Horizontal montaje
Bajo consumo de energía conveniente para la batería funcionar dispositivos
Módulo de receptor:
El RX3400 es un energía baja ASK receptor IC que es totalmente compatible con el Motel KESRX01 IC y es conveniente para el uso en una variedad de aplicaciones de radio de baja potencia incluye entrada sin llave a control remoto. El RX3400 se basa en una arquitectura de receptor superheterodino de conversión única e incorpora un todo lazo fase-bloqueado (PLL) para la generación de la frecuencia exacta del oscilador local.
Características
Operación de energía extremadamente baja
Cuenta de la parte baja externa
Receptor de frecuencia de entrada: 290 – 460 MHz
VCO con integrado PLL utilizando cristal oscilador de referencia de la en-viruta
Función de la alimentación PLL
Integrado y datos de los filtros
Paquete de SSOP-24 (paso de 0,64 mm)
Zumbador:
En este proyecto, zumbador se utiliza para la indicación al VIP‟s en caso si pierde su teléfono celular en cualquier lugar de su habitación. Se utiliza con el circuito del receptor de RF para celular en la habitación.
