Paso 4: Diseño de la PCB...
Diseño de PCB realizados con Orcad versión 9.2,
puede descargar software desde este enlace http://www.orcad.com/resources/orcad-downloads...
Siga este tutorial esta URL https://www.youtube.com/playlist?list=PLC85F0C97B6... para orcad...

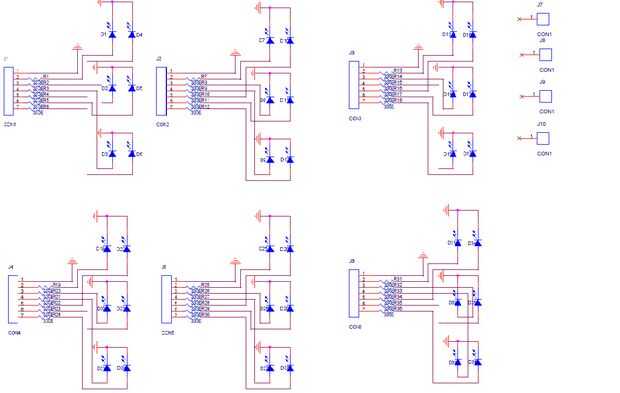

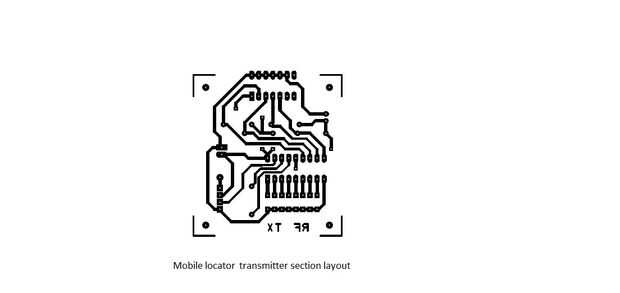

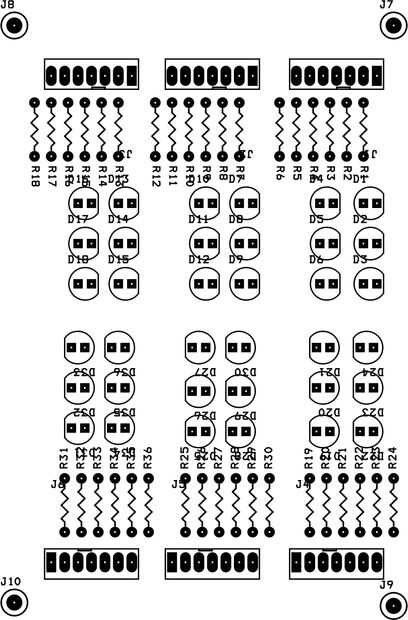

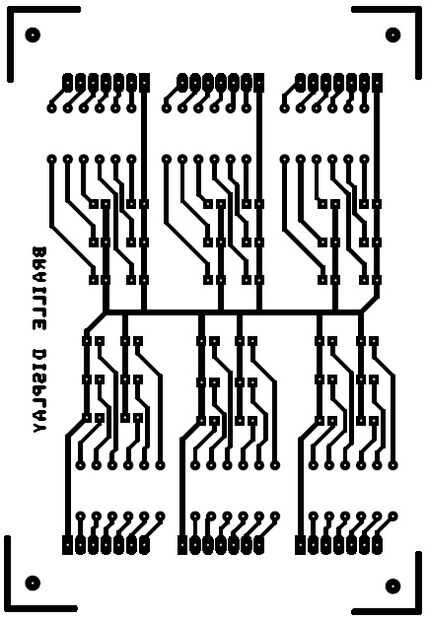

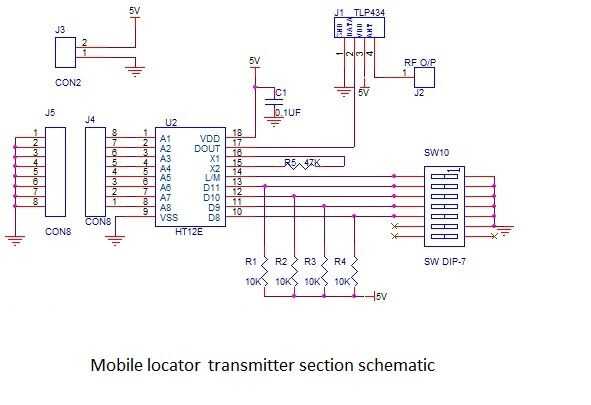

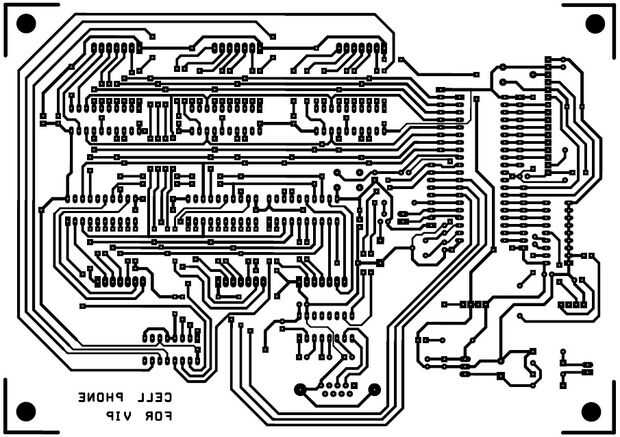

Una vez diseño de circuito terminado, nos hemos unido el archivo .pcb tomar un diseño PCB grabado fuera de la obra de arte de esa disposición de circuito sobre papel fotográfico o papel brillante entonces remontar la obra de arte impresa del circuito en placa de cobre revestido de planchado proceso, durante el proceso hay que prestar atención que toda obra de arte del circuito debe remontar completamente en cobre revestido tablero de planchado , después de seguimiento de trazado de circuito de cobre revestido completamente hacer solución de Fecl3 con agua y arte mantener trazado cobre revestido en esa solución unos 30 a 40 minutos... durante este proceso usted debe revisar continuamente el cobre revestido en algún intervalo, cobre o de placa revestida de cobre debería desaparecer excepto parte trazado de obras de arte de diseño de circuito... medio circuito sólo debe permanecer... Una vez que completa un tablero de la solución de limpiar y pulir con papel de lija para la perforación, después de hacer agujeros aplican fundente soldadura y proceso de estañado con la ayuda del soldador después de estañar el componente del montaje y operación de soldadura...
