Teléfono de emergencia existencial (3 / 26 paso)

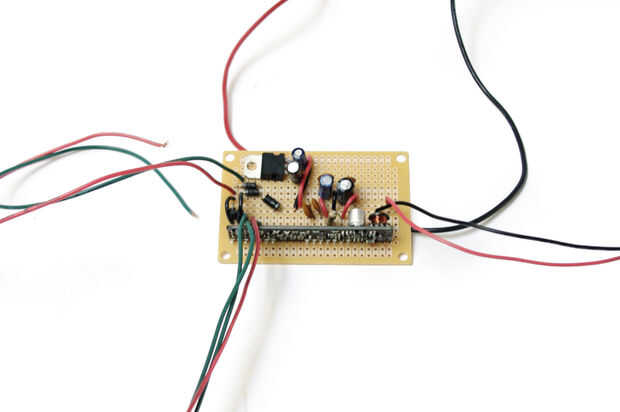

Paso 3: Fije los cables

Conectar un 6" trenzado cable rojo al pin Vin del regulador 7805 y un 6" trenzado de cable negro a tierra. Esto se consigue unida a la toma de corriente.

Conecte un cable de núcleo sólido rojo 6" al riel de 5V del circuito. Conecte un cable de núcleo sólido negro de 6" a la tierra. Estas se utilizarán para alimentar el Arduino.

También adjuntar un 6" trenzado cable rojo al pin anillo del SLIC. Conecte un cable trenzado de 6" verde con el conector de la punta del SLIC. Estos cables se conectan a las conexiones del anillo y la punta en el teléfono.

Por último, conecte un cable de núcleo sólido verde de 6" al pin F/R de la SLIC, otro cable de 6" de núcleo sólido verde al pin de RM de la SLIC y un cable de núcleo sólido rojo 6" al pin de SHK del SLIC. Estos cables se conectarán con el Arduino para determinar el estado del receptor de teléfono y el timbre del teléfono que controla.
